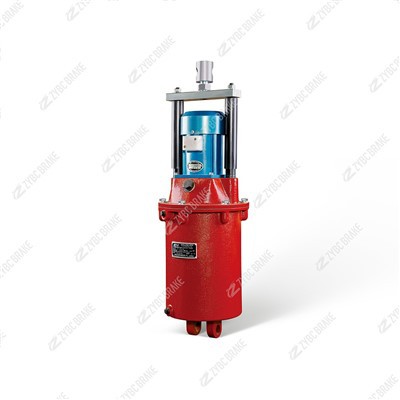

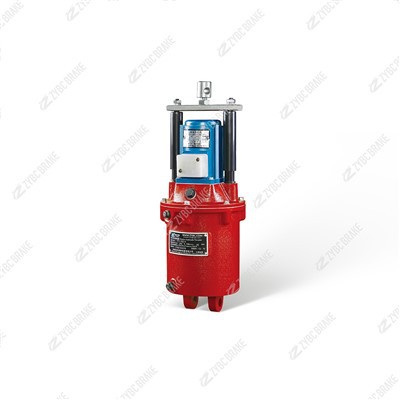

YT1 seeria elektrohüdraulilised tõukurid



2. Tööpõhimõte

YT1 seeria töötab alihtsustatud elektro-hüdraulilise muundamise põhimõte, mis ühendab tsentrifugaalpumba ja ühe -toimimisega silindri, et anda lineaarne tõukejõud. Selle töötsükkel sisaldab kolme peamist olekut:

2.1 1. Tõukejõu genereerimine (käivitamine)

Kui see on aktiveeritud, käitab tõukejõu elektrimootor integreeritud tsentrifugaalpumpa. Pump tõmbab hüdraulikaõli sisemisest reservuaarist ja survestab seda (tavaliselt 6–12 MPa, olenevalt mudelist).

Surve all olev õli voolab ühe -toimivasse hüdrosilindrisse, surudes kolvi ja väljundvarda väljapoole. See tekitab lineaarse tõukejõu (180–3200 N), et käivitada sihtmehhanism,{5}}nt vabastades piduri, ületades vedru pinge.

2.2 2. Tõukejõu säilitamine (pidev käivitamine)

Kui väljundvarras saavutab maksimaalse käigu (20–200 mm), jätkab tsentrifugaalpump tööd, kuid liigne õli suunatakse sisemise kaitseklapi kaudu tagasi reservuaari. See hoiab silindris stabiilse rõhu, hoides tõukuri väljatõmmatud asendis ilma mootorit üle koormamata.

2.3 3. Tõukejõu peatamine (lähtestamine)

Kui mootor ja pump on pingevabad (nt masinad seiskuvad või hädaolukorras), lülituvad mootor ja pump välja. Hüdrauliline rõhk hajub ja sihtmehhanismi tagasilöögijõud (nt pidurivedru pinge) surub väljundvarda tagasi. Õli voolab tagasi reservuaari, lähtestades tõukuri sissetõmmatud olekusse,{7}}laskes piduril rakenduda või ventiilil sulguda.

3. Põhistruktuur ja põhikomponendid

YT1 seerial on kerge, integreeritud disain nelja kriitilise alamsüsteemiga, mis on optimeeritud ruumi tõhususe ja hõlpsa hoolduse jaoks:

3.1 1. Elektrimootor (toitesisend)

Kolmefaasiline vahelduvvoolu asünkroonmootor (standard: 380 V AC, 50 Hz; kohandatav 220 V AC/60 Hz) võimsusega 0,12–1,1 kW. See kasutabB- või F-klassi isolatsioon(valikuline) kuni 155-kraadise kuumakindluse jaoks, sobib mõõduka -temperatuuriga tööstuskeskkonda.

Mootor on otse äärikuga{0}}monteeritud pumbale, välistades ülekandekomponendid ja vähendades kogumassi (5–30 kg ühiku kohta).

3.2 2. Hüdrauliline jõuseade (energia muundamine)

Tsentrifugaalpump: kompaktne, madala-müratasemega pump, mis on loodud lühikesteks-töötsükliteks, muutes mootori pöörlemise hüdrauliliseks rõhuks. Selle lihtne struktuur vähendab hooldusvajadust võrreldes hammasratas- või labapumpadega.

Sisemine reservuaar: Valualumiiniumist või terasest reservuaar (mahutavus: 0,2–1,5 L), mis on integreeritud tõukejõu korpusesse. See salvestab hüdraulikaõli ja sisaldab hõlpsaks kontrollimiseks õlitaseme näidikut.

Vabastusklapp: sisseehitatud{0}}kaitseklapp, mis piirab süsteemi maksimaalset rõhku, kaitstes pumpa, silindrit ja tihendeid ülerõhu kahjustuste eest.

3.3 3. Hüdraulika silinder (jõuväljund)

Ühe -toimega silinder kroomitud-väljastusvardaga (läbimõõt: 12–40 mm) korrosioonikindluse ja sujuva liikumise tagamiseks. Varda käik (20–200 mm) ja silindri ava (25–80 mm) määravad tõukuri jõu ja käiguulatuse.

Kvaliteetsed-tihendid (standardina nitriilkummi/NBR; kõrgete temperatuuride jaoks valikuline fluoropolümeer/FKM) takistavad õli lekkimist, tagades usaldusväärse toimimise temperatuuril -20 kuni 80 kraadi.

3.4 4. Installi- ja kaitsekomponendid (kohanduvus)

Universaalne kinnitus: Pööratav alus (90 kraadi reguleerimine) ja 360 kraadi pööratav vardapea võimaldavad paigaldada vertikaalses, horisontaalses või kaldus (vähem kui 15 kraadi või sellega võrdne) asendis, kohandudes erinevate masinate paigutustega.

Tasakaalu õhukamber: Silindri korpusel olev kamber ühtlustab siserõhku, võimaldades paindlikke paigaldusnurki õlivoolu mõjutamata.

Keskkonnakaitse: Mootori ühenduskarbis kasutatakse suletud kaablitihendit ja kogu korpus ulatubIP54 kaitse(valikuline IP65 karmides keskkondades), tolmu- ja pritsmeveekindel.

4. Põhifunktsioonid ja eelised

YT1 seeriat eristab lihtsus, kohandatavus ja kulu{1}}tasuvus kerge{2}} kuni-keskmise koormuse korral:

4.1 1. Kompaktne ja kerge disain

Mootori, pumba ja reservuaari integreerimine ühte seadmesse vähendab paigaldusruumi 50% võrreldes jagatud hüdrosüsteemidega. Valualumiiniumist korpus vähendab veelgi kaalu, muutes selle ideaalseks piiratud kandevõimega masinatele (nt väikesed vintsid).

4.2 2. Kiire reageerimine ja lühike töö-Tõhusus

Tõukejõu kogunemisaeg-(käivitusest kuni täiskäiguni) on 0,5–1,0 sekundist või sellega võrdne, mis vastab vahelduvate masinate (nt töökojakraanade) kiirele tsüklile.

Optimeeritud S2-30 min/60 min lühiajalisteks töötsükliteks, väldivad mootor ja pump vahelduva töö ajal ülekuumenemist, pikendades kasutusiga.

4.3 3. Lihtne paigaldamine ja kohandatavus

Universaalsed kinnitusnurgad, pööratav alus ja pööratav vardapea välistavad vajaduse kohandatud klambrite järele, lihtsustades integreerimist olemasolevatesse süsteemidesse (nt YWZ4 pidurite moderniseerimine).

4.4 4. Madal hooldus ja pikk kasutusiga

Ise-määrduvad hüdrokomponendid (õli toimib määrdeainena) vähendavad liikuvate osade kulumist.

Kvaliteetsed-tihendid (NBR/FKM) ja roostevabast terasest kinnitusdetailid on korrosioonikindlad, tagades tavakasutusel tööea 8000 või rohkema töötunni.

4.5 5. Kohandatav ja kulutõhus-

Pinge (220 V/380 V vahelduvvoolu) ja isolatsiooniklassi (B/F) saab kohandada vastavalt kohalikele elektrisüsteemidele ja keskkonnatingimustele.

Lihtsustatud tsentrifugaalpumba konstruktsioon vähendab tootmis- ja hoolduskulusid, muutes selle ökonoomseks valikuks kergete{0}} kuni -keskmise koormusega rakenduste jaoks.

5. Tüüpilised rakendused

YT1 seeriat kasutatakse laialdaselt ajamitena kergete{1}}kuni-keskmiste tööstuslike masinate puhul:

Pidurisüsteemid: Peamine ajam YWZ4/YWZ4-A seeria trummelpiduritele väikestes sildkraanates, töökoja vintsides ja kergetes konveierites.

Tööstuslikud ventiilid ja väravad: Juhtventiilide, lüüside ja siibrite käivitamine veepuhastus-, HVAC- ja tsemenditehastes.

Mehaanilised mehhanismid: Kinnitusseadmete, pöördehoobade ja positsioneerimismehhanismide juhtimine koosteliinidel, pakkimisseadmetes ja tekstiilimasinates.

Kerge kaevandamine/logistika: Pidurid väikeste kaevanduskonveierite ja laomaterjalide käitlejate jaoks, kus kompaktne suurus ja väike kaal on kriitilise tähtsusega.
