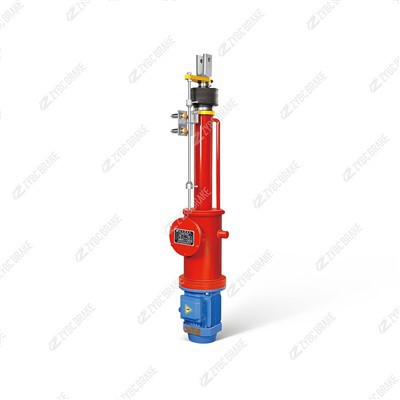

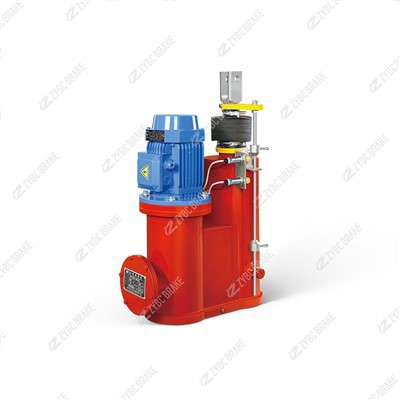

Kvaliteetne DYT seeria elektrohüdrauliline tõukur



2. Tööpõhimõte

DYT-seeria töötab asuletud-kontuuri täis-hüdraulilise jõuülekande põhimõte, mis ühendab elektrimootori, hüdropumba, juhtventiilid ja kahe{0}}silindri-iseseisvasse seadmesse. Selle töötsükkel sisaldab kolme peamist olekut, keskendudes täppisjuhtimisele ja turvalukustusele:

2.1 1. Lineaarne tõuke-/tõmbeajam

Kui see on aktiveeritud, käitab tõukuri elektrimootor hammasrataspumpa (või labapumpa), et tõmmata hüdraulikaõli sisemisest reservuaarist. Pump survestab õli (10–25 MPa, olenevalt mudelist).

Surve all olev õli voolab läbi solenoidklapi kahekordse -toimega hüdrosilindri ühte otsa, surudes kolvi ja väljundvarrast väljapoole (tõuke) või tagasitõmbamiseks (tõmbamiseks). Õlivoolu suund (mida juhib solenoidklapp) määrab, kas tõukur avaldab tõuke- või tõmbejõudu.

2.2 2. Täpne positsioneerimine ja iselukustamine-

Sisseehitatud-kahesuunaline-hüdrauliline lukk(integreeritud klapiplokki) hoiab õli silindrisse kinni, kui mootor seiskub või solenoidklapp on pingevaba{0}}. See lukustab kolvi ja väljundvarda praegusesse asendisse, säilitades koormuse ilma energiatarbimiseta.

Konkreetsete käigu lõpp-punktide või vaheasendite määramiseks saab paigaldada väliseid piirlüliteid (valikuline), võimaldades PLC-süsteemide kaudu automaatset seiskamise{0}}ja-hoidmise juhtimist.

2.3 3. Hädaabi ja toiteallikad-Reageerimine kaotusele

Toite äkilise katkemise korral lülitub solenoidklapp pingest välja ja kahesuunaline hüdrauliline lukk{1}}aktiveerub koheselt. See lukustab väljundvarda oma kohale, vältides koorma juhuslikku liikumist (nt ülestõstetud tooriku mahakukkumist) ja tagades tööohutuse.

Hädaolukorras tagasitõmbamiseks/pikenduseks (valikuline) võimaldab manuaalne ülereguleerimisventiil õlivoolu käsitsi reguleerida, et tõukur ilma toiteta lähtestada.

3. Põhistruktuur ja põhikomponendid

DYT seerial on suletud, integreeritud disain viie kriitilise alamsüsteemiga, mis on optimeeritud vastupidavuse ja hõlpsa integreerimise jaoks:

3.1 1. Elektrimootor (toitesisend)

Kolmefaasiline vahelduvvoolu asünkroonmootor (standard: 380 V AC, 50 Hz; valikuline: 220 V AC/60 Hz) võimsusega 0,37–7,5 kW. See kasutabF-klassi isolatsioon(kuumakindlus kuni 155 kraadi), et taluda kõrgeid temperatuure metallurgia- või kaevanduskeskkonnas.

Mootor on äärik{0}}monteeritud otse pumba külge, kõrvaldades ülekandevahed ja vähendades seadme üldist suurust.

3.2 2. Hüdrauliline jõu- ja juhtseade (energia muundamine ja reguleerimine)

Käigu-/labapump: suure-tõhususega hammasrataspump (madala-kuni -keskmise rõhuga mudelite puhul 16 MPa või sellega võrdne) või labadega pump (kõrg-rõhuga mudelitele 16–25 MPa), mis muudab mootori pöörlemise hüdrauliliseks rõhuks. Töökoha mugavuse tagamiseks töötab see madala müratasemega (vähem kui 78 dB).

Integreeritud klapiplokk: sisaldab solenoid-suunaventiili (liikumise suuna juhtimiseks), kahesuunalist{0}}hüdraulilist lukku (positsioneerimiseks/lukustamiseks) ja rõhualandusklappi (ülerõhu kaitseks). Raskeveokite{2}}mudelitele on lisatud kiiruse reguleerimiseks voolu reguleerimisventiilid.

Suletud reservuaar: Tõukuri korpusesse integreeritud terasest reservuaar (mahutavus: 1–10 L), mis hoiab hüdroõli (ISO VG 46 mineraalõli). Sellel on õlitaseme näidik, õhupuhasti ja 10 μm õlifilter, mis säilitavad õli puhtuse.

3.3 3. Kahepoolse toimega-hüdrauliline silinder (jõu ja liikumise väljund)

Kõrge -tugevast terasest silinder (ava: 63–200 mm) kroomitud -väljundvardaga (läbimõõt: 40–140 mm) korrosioonikindluse ja sujuva liikumise tagamiseks. Varda käik (50–1000 mm) ja silindri ava määravad tõukuri jõuvahemiku (5–100 kN).

Kõrgrõhu{0}}tihendid: Fluoropolümeerist (FKM) või nitriilkummist (NBR) tihendid (FKM standard kõrgetele temperatuuridele) takistavad õli lekkimist, tagades usaldusväärse jõudluse temperatuuridel -20 kuni 80 kraadi.

3.4 4. Iseseisev-lukustus- ja ohutusmehhanism (usaldusväärsuse tuum)

Kahesuunaline-hüdrauliline lukk: piloot-juhitav tagasilöögiklapp, mis hoiab pingevabas -asendis rõhku mõlemas silindrikambris, võimaldades positsiooni lukustamist nulli triiviga -kriitilise tähtsusega koorma-hoidmise rakendustes (nt toorikute tõstmisel).

Käsitsi ületamise ventiil: valikuline mehaaniline ventiil, mis võimaldab voolukatkestuse ajal õlivoolu käsitsi juhtida, võimaldades tõukuri hädaolukorras lähtestada.

3.5 5. Paigaldus- ja kaitsekomponendid (kohanduvus ja vastupidavus)

Universaalne kinnitus: Äärikule, tangidele või jala{0}}kinnitatud konstruktsioonid (kohandatavad) võimaldavad paigaldada vertikaalses, horisontaalses või kaldus asendis, kohandudes erinevate masinate paigutustega.

Suletud korpus: Täielikult suletud teraskorpus koosIP65 kaitse(standardne) on vastupidav tolmule, veepritsmetele ja mehaanilistele mõjudele,{0}}sobib välistingimustes (ehitusplatsid) ja siseruumides (terasetehased) karmides tingimustes.

Korrosioonivastane{0}}kate: Kõik välised metallosad on kaetud epoksüvaiguga (paksus 80–100 μm), et vältida rooste ja kemikaalide (nt kaevandustolmu, tööstuskemikaalide) mõju.

4. Põhifunktsioonid ja eelised

DYT-seeria eristub oma mitmekülgsuse, täpsuse ja vastupidavuse poolest, millel on peamised eelised tööstuslikes rakendustes:

4.1 1. Täielik-Hüdrauliline käigukast ja stabiilne töö

Täielik-hüdrauliline ajam tagab sujuva, põrutusvaba-liikumise, puhverdades väliseid löögijõude,-vältides töödeldavate detailide (nt haprad metallurgilised komponendid) või seadmete mehaanilisi vigastusi.

4.2 2. Täpne positsioneerimine ja iselukustamine-

Kahesuunaline hüdrauliline lukk See välistab vajaduse täiendavate lukustusseadmete järele, lihtsustades süsteemi disaini.

4.3 3. Astmeteta reguleeritavus

Tõmbejõudu -saab reguleerida süsteemi rõhu kaudu (reguleeritakse kaitseventiiliga), mis hõlmab laia vahemikku (5–100 kN), et see vastaks erinevatele koormusnõuetele.

Kiirust saab peenhäälestada{0}}valikuliste voolureguleerimisventiilidega, kohandudes ülesannetega, mis nõuavad aeglast ja täpset liikumist (nt õrnade osade kinnitamine) või kiiret käivitamist (nt värava avamine).

4.4 4. Suletud ja vähese hooldusega-Disain

Täielikult suletud konstruktsioon takistab õli lekkimist, tolmu sissetungimist ja vee saastumist, tagades usaldusväärse töö karmides keskkondades (nt kaevandused, ehitusplatsid).

Ise{0}}määrduvad hüdraulikakomponendid ja vahetatavad tihendid vähendavad hooldussagedust; õli tuleb vahetada vaid iga 6–12 kuu järel, mis vähendab kasutuskulusid.

4.5 5. Lihtne automatiseerimise integreerimine

Ühildub PLC-de, DCS-i ja kaugjuhtimissüsteemidega standardsete 24 V alalisvoolu solenoidsignaalide kaudu. Piirlülitite või asendiandurite lisamine võimaldab täielikult automatiseeritud liikumisjuhtimist ohtlikes või raskesti ligipääsetavates piirkondades (nt kõrgtemperatuurilised metallurgiatöökojad{2}).

5. Tüüpilised rakendused

DYT-seeria on universaalne toiteallikas liikumise juhtimiseks rasketööstuses, sealhulgas:

Metallurgia: kõrgetele temperatuuridele ja tolmule vastupidavate ahjuuste, valtspingi juhtplaatide ja terasrulli kinnitusseadmete käivitamine{0}}.

Kaevandamine ja kivisüsi: miinitõstukite turvaväravate, konveierilindi pingutite ja maagikastide tühjendusventiilide juhtimine-, mis on tolmu- ja vibratsioonikindlad.

Elektri- ja veemajandus: lüüside avamine/sulgemine, turbiini juhtlabade reguleerimine ja katlaklappide käivitamine elektrijaamades ja veepuhastusseadmetes.

Ehitus ja transport: komponentide tõstmine ja positsioneerimine sillaehituses, veoautode kallurite tõstemehhanismide juhtimine ja 港口 kraanalaoturite reguleerimine.

Üldmasinad: Toorikute kinnitamine montaažiliinidel, kallutatavad pakendamisseadmed ja materjalide teisaldamise tõstelauad.
