Ed seeria elektro{0}}hüdrauliline tõukejõud ED80/6

Ed-seeria Electro{0}}hüdrauliline tõukur ED80/6

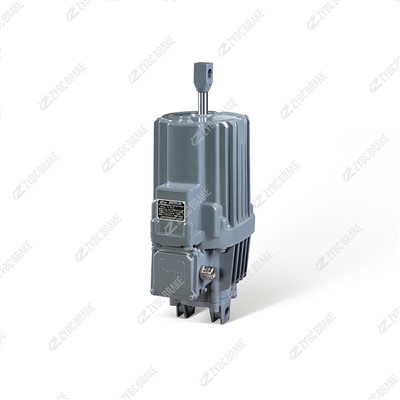

TheED80/6on suure jõudlusega-elektro-hüdrauliline tõukur ED-seeriast, mis on loodud tööstuslike pidurite, sidurite ja rööpaklambrite jõuallikaks. Klassifitseeritud kui akolme-faasi AC-ajamiga integreeritud elektro-hüdrauliline ajam, sellel on kiire reageerimine, stabiilne tõukejõu väljund ja kompaktne disain, -optimeeritud raskete-tööstuslike stsenaariumide jaoks, mis nõuavad usaldusväärset lineaarset jõuülekannet. Mudeli tähis selgitab põhiparameetreid: "ED" elektro-hüdrauliliste tõukejõu seeria jaoks, "80" nimitõukejõu (80 kN) ja "6" kolvi käigu jaoks (60 mm). Laialdaselt kasutatav tõste-, metallurgia-, kaevandus- ja sadamamasinate puhul annab see liikumapaneva jõu pidurdus-/kinnitusmehhanismidele karmides töötingimustes (tolm, niiskus, kõrge temperatuur).

ED-seeria elektro{0}}hüdrauliliste tõukurite liikmena on ED80/6 kompaktne struktuur ja tundlik tegevus. Selle tööpõhimõte tiirleb ümber elektrienergia, hüdraulilise energia ja mehaanilise jõu muundamise, kusjuures rakendusstsenaariumid on keskendunud erinevatele tööstusseadmetele, mis nõuavad pidurdamist või ajami juhtimist. Üksikasjad on järgmised:

Tööpõhimõte

Tõukur koosneb kahest põhiosast: ajamimootorist ja korpusest (tsentrifugaalpump). Korpus sisaldab põhikomponente, nagu kate, silinder, kolb, tiivik ja pöörlev võll. Kogu seade kasutab hüdrosüsteemi juhtimiseks ja mehaanilise liikumise tekitamiseks elektrienergiat, kusjuures konkreetne protsess on jagatud kaheks etapiks: toide-sõidul ja toite-lähtestamine.

1. Lülitage-Driving Stage sisse

Kui see on ühendatud 380 V kolmefaasilise vahelduvvooluga{1}}, käivitub mootor ja paneb pöörleva võlli ja sellel oleva tiiviku suurel kiirusel pöörlema. See pöörlev liikumine tekitab kolvis rõhuerinevuse, mis sunnib hüdraulikaõli imema kolvi ülemisest osast alumisse ossa. Kogunenud õli tekitatud tõukejõud sunnib kolvi, aga ka kolvi külge kinnitatud tõukurvarda ja põiktala kiiresti tõusma. Seejärel surutakse koormusvedru läbi kangmehhanismi, muutes hüdraulilise energia mehaaniliseks jõuks, et käitada tugiseadmeid, näiteks pidureid, et viia lõpule sellised toimingud nagu vabastamine. Selle nominaalne tõsteaeg on 0,32 sekundit, mis võimaldab kiiresti reageerida seadme töönõuetele.

2. Toide-Lülita lähtestamise staadium välja

Kui toide katkeb, lakkab mootor töötamast ja ka tiivik lakkab pöörlemast, mistõttu kolvis olev rõhk hajub kiiresti. Sel hetkel töötavad koormusvedru tagasilöögijõud ja kolvi enda raskusjõud koos, et suruda kolb kiiresti alla. See protsess pigistab hüdraulikaõli kolvi alumises osas, pannes selle tagasi kolvi ülemisse ossa voolama. Tõukurvarras ja risttala naasevad koos kolviga algasendisse ning tugipidur lähtestub vedrujõu toimel, et saavutada seadmete pidurdamine ja lukustumine. Selle etapi arvestuslik laskumisaeg on 0,34 sekundit, mis võimaldab kiiresti pidurdada ja tagada varustuse ohutuse.

Tüüpilised rakendused

800N nimitõukejõu ja 60 mm nimikäiguga sobib ED80/6 mitmesuguste tööstuslike stsenaariumide jaoks, mis nõuavad stabiilset pidurdamist või sõitu. Konkreetsed rakendused on järgmised:

1. Tõste- ja transpordiseadmed

Seda kasutatakse sageli elektro{0}}hüdrauliliste plokkpidurite (nt YWZ4 ja YWZ5 seeria) töökomponendina ning seda kasutatakse sildkraanade, pukk-kraanade, elektriliste tõstukite ja muude seadmete pidurisüsteemides. Näiteks kui töökojas sildkraana liigutab või tõstab toorikuid, saab ED80/6 täpselt juhtida piduri avamist ja sulgemist, vältides tooriku värisemist või seadmete libisemist ning tagades tõstetööde ohutuse.

2. Metallurgia- ja kaevandusmasinad

See mängib rolli sellistes seadmetes nagu terasetööstuse konverterid ja kõrgahjude etteandeseadmed metallurgiatehastes, samuti lintkonveierid ja kaevanduste tõstukid. Need seadmed töötavad karmides keskkondades ja nõuavad sagedasi käivitus{1}}seiskamistsükleid. ED80/6 F-klassi isoleeritud mootoril on tugev kuumakindlus ja selle IP55 kaitseklass talub tolmu sissetungimist. See suudab stabiilselt juhtida seadmete pidurdamist ja vältida ohutusõnnetusi, mis on põhjustatud seadmete kontrolli alt väljumisest materjali transportimise ajal.

3. Sadama- ja ehitusmasinad

Sadamakonteinerkraanad, virnastajad, aga ka tornkraanad ja ehituselevaatorid ehitusplatsidel toetuvad sellele, et saavutada täpne pidurdamine ja positsioneerimine. Näiteks kui konteinerkraana tõstab konteinerit, saab tõukur teha koostööd piduriga, et kindlalt fikseerida seadme asend, vältides seadme nihkumist välisjõudude (nt meretuule) poolt. Ehitusliftide töötamise ajal võib selle kiire lähtestamise jõudlus äkilise elektrikatkestuse korral kiiresti käivitada pidurdamise, tagades reisijate ohutuse.

4. Muud abisõidustsenaariumid

Lisaks pidurisüsteemide toetamisele saab seda kasutada ka tööstuslike ventiilide ja väravate avamise ja sulgemise juhtimiseks, samuti mõnede alla 90 kraadise pöördenurgaga mehhanismide ja kinnitusseadmete juhtimiseks. Näiteks juhib see materjali transportivate torustike ventiilide avamist ja sulgemist ning juhib ventiili südamikku liikuma läbi tõukurvarda laienemise ja kokkutõmbumise, realiseerides materjali transpordi alustamise-peatamise regulatsiooni.
