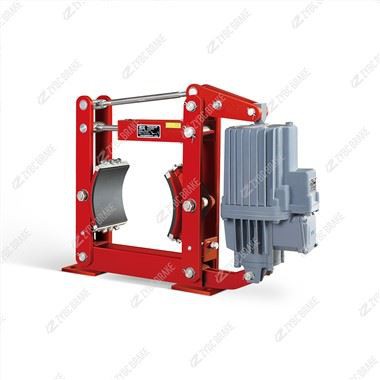

YWZ9-500/E80A on suure koormusega - elektriline - hüdrauliline trummelpidur (500 mm trumli läbimõõt, ühendatud ED80/6 tõukuriga), mis sobib ideaalselt suurte kraanade, tõstukite ja raskeveokite - konveierite töö- ja seisupidurdamiseks. Selle nimipidurdusmoment on 1250 N·m (reguleeritav 800–1600 N·m) ning sellel on automaatne kliirensi ühtlustamine ja tõrkekindel jõudlus.
Põhispetsifikatsioonid
| Parameeter | Väärtus |
|---|---|
| Trumli läbimõõt | 500 mm |
| Nimetatud pidurdusmoment | 1250 N·m (reguleeritav: 800–1600 N·m) |
| Sobitatud tõukur | ED80/6 (800 N tõukejõud, 60 mm käik) |
| Piduri kliirens | 0,8-1,2 mm (automaatne – võrdsustatud blokeerimismehhanismiga) |
| Hõõrdvooder | Mitte - asbest, paksus 18 mm (vahetage, kui see on väiksem või võrdne 5 mm) |
| Operatsioonisüsteem | Tavaliselt suletud (vedru - rakendatud, elektriline - hüdrauliline vabastatud) |
| Ümbritsev temp | -20 kraadi kuni +50 kraadi |
| Suhteline õhuniiskus | vähem kui 90% või sellega võrdne |
| Kaal | ~118 kg |
| Paigalduskeskuse kõrgus | 365 mm |
| Isolatsiooniklass | B (tõukejõu mootor) |
| Tegevuse sagedus | Kuni 1200 korda tunnis |
| Standardid | GB6333-86, JB/T6406-2006, DIN15430 |
Struktuur ja tööpõhimõte
Struktuur: tugevdatud piduriraam + vasak/parem piduriklotsid + kõrge - jäikusega tagasitõmbevedru + blokeeriv kliirensi tasandusmehhanism + ED80/6 elektro - hüdrotõukur + fikseeritud alus. Isemäärduvad - laagrid peahingede juures tagavad suure jõuülekande ja ei vaja määrimist. Vedrutoru pöördemomendi skaala võimaldab intuitiivset reguleerimist.
Ebaõnnestumine - Ohutu töö:
Toide - sisse (vabasta): tõukejõu mootor käivitub, hüdrauliline rõhk surub tõukurvarda ülespoole. Kangi mehhanism tõmbab piduriklotsid sisse, surub tagasi tagastusvedru kokku ja pidur vabastab.
Toide - välja (pidurdamine): Tõukur kaotab võimsuse, tõukurvarras tõmbub tagasi vedrujõu ja raskusjõu mõjul. Tagastusvedru põrkub tagasi, pannes jalanõud trumlile stabiilseks pidurdamiseks kinni.
Kliirensi võrdsustamine: Blokeerimismehhanism hoiab jalatsite mõlemal küljel lõtku võrdsena, vältides ebaühtlast kulumist ja pidurite takistust.
Peamised eelised
Usaldusväärne ohutus: Tavaliselt suletud konstruktsioon tagab voolukatkestuse korral kohese pidurdamise, vältides seadmete libisemist.
Madal - hooldus: isemäärduvad - hinged ja blokeeriv kliirensi tasandus vähendavad käsitsi sekkumist; ühendage vooderdistega -, mis võimaldab kiiresti vahetada ilma raami lahti võtmata.
Stabiilne jõudlus: mitte-- asbestikatted hõõrdeteguriga μ≈0,35-0,4 ja hea kõrge temperatuuritaluvusega.
Intuitiivne reguleerimine: Vedrutoru pöördemomendi skaala muudab pidurdusmomendi reguleerimise lihtsaks ja otseseks.
Kõrge tegevuse sagedus: Sobib sagedaseks käivitamiseks - peatamiseks töötingimustes rasketes - töötingimustes.
Rakendused
Peamine: suurte sildkraanade, pukk-kraanade, suurte elektriliste tõstukite ja raskeveokite - lintkonveierite töö- ja seisupidurdus tehastes, sadamates ja kaevanduspiirkondades.
Sekundaarne: Metallurgia-, söe- ja keemiatööstuse tõste- ja materjalikäitlusseadmete pea- ja abimehhanismide (pööramine, libistamine jne) pidurdamine.
Paigaldus ja hooldus
Paigaldamine:
Paigaldage vibratsiooni vältimiseks jäigale alusele. Tagada trumli kontsentrilisus (väiksem või võrdne 0,15 mm) ja tõukuri tõukurvarda joondus (ilma külgjõuta).
Ühendage tõukur 380 V kolme - faasi toiteallikaga ja täitke see ISO VG 32/46 hüdroõliga ettenähtud tasemeni.
Enne kasutuselevõttu kontrollige kliirensi tasandusmehhanismi toimimist ja pidurdamise ja vabastamise paindlikkust.
Hooldus:| Tsükkel|Hooldusartiklid || ----|---- || Igapäevane|Kontrollige tõukejõu õlitaset, torujuhtme lekkeid ja ebatavalist müra; puhastage trumli pinnal olevad õliplekid ja praht. || 3 kuud|Kontrollige voodri kulumist ja tõukuri tihendi terviklikkust; pinguta lahtised kinnitused (hoob ja aluse poldid). || 6 kuud|Vahetage tõukuri hüdroõli; kontrollige tagasitõmbevedru elastsust (väsinud korral asendage). || 12 kuud|Tehke tõukejõu kapitaalremont (puhastage pump ja kolb); paksuse korral vaheta vooderdised<5 mm; resurface the drum if worn or deeply scratched. || 2 years | Replace thruster seals and filter; inspect the brake frame for deformation; calibrate braking torque.
