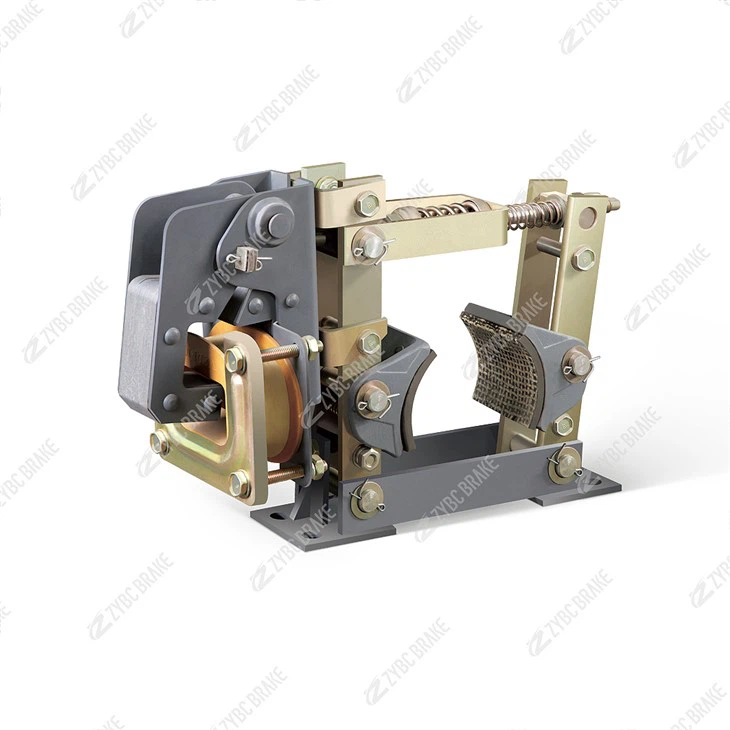

TJ2 seeria elektromagnetilised trummelpidurid TJ2-200/200

TJ2-200/200 kuulub elektromagnetiliste trummelpidurite TJ2 seeriasse. Kõik selle seeria pidurid kasutavad tavaliselt suletud ribaga piduristruktuuri, mida juhivad vahelduvvoolu elektromagnetid, millel on ohutus ja töökindlus, madal elektromagnetiline müra ja lihtne kasutuselevõtt. Allpool on üksikasjalik tutvustus selle konkreetse tööpõhimõtte ja rakendusstsenaariumide kohta:

Tööpõhimõte

Selle piduri põhikomponentide hulka kuuluvad vertikaalne plaatraam, piduriklotsid, reguleerimisvarras, survevedrud, alus ja ühefaasiline vahelduvvoolupiduri elektromagnet. Piduriklotsid on hõõrdpidurdusefekti suurendamiseks varustatud vahetatavate asbestpiduri hõõrdkatetega. Selle pidurdus- ja vabastustoimingud saavutatakse elektromagneti ja survevedrude koordineerimise kaudu järgmiste spetsiifiliste protsessidega:

Pidurdamine: Tavaliselt suletud pidurina läheb see vaikimisi pidurdusolekusse, kui seade on välja lülitatud. Sel ajal ei liigu elektromagneti kaudu voolu ega ka elektromagnetilist külgetõmmet. Survevedrud vabastavad elastse jõu, et suruda vertikaalseid plaadiraame ja piduriklotsid mõlemal küljel, kinnitades piduritrumli tihedalt. Tugev hõõrdumine tekib piduriklotside asbestist piduri hõõrdkatete ja piduritrumli vahel, moodustades pidurdusmomendi, mis seejärel neelab kiiresti seadme pöörlemismehhanismi inertsi, realiseerides aeglustuse või seadme peatumise ning takistades esemete raskusjõu või inertsi tõttu kontrolli alt väljumist.

Piduri vabastamine: kui seade käivitub ja nõuab pidurite vabastamist, lülitub ühefaasiline vahelduvvoolupiduri elektromagnet pingesse ja tekitab elektromagnetilist külgetõmmet. Elektromagneti külgetõmbejõud sunnib reguleerimisvarda ühendama, ajendades mõlemal küljel asuvaid vertikaalseid plaadiraame survevedrude elastsusjõu vastu väljapoole avanema. Seejärel eralduvad piduriklotsid piduritrumlist, nendevaheline hõõrdumine kaob ja pidurdusseisund vabaneb. Seadme ülekandemehhanism saab seejärel tavaliselt piduritrumli tööle panna, tagades seadme sujuva käivituse ja töö.

Rakenduse stsenaariumid

See pidur sobib komponentidele, mille ratta läbimõõt on umbes 200 mm ja selle pidurdusmoment on vahemikus 10–500 Nm, mis vastab erinevate keskmise ja väikese koormusega masinate pidurdusvajadustele. Seda kasutatakse laialdaselt mitmes tööstusvaldkonnas:

Tõste- ja transpordimasinad: See on selle põhiline rakendusvaldkond, mida leidub tavaliselt sellistes seadmetes nagu kraanad, elektrilised tõstukid ja lintkonveierid. Näiteks kui kraana tõstab raskeid esemeid, saab see täpselt juhtida raskete esemete tõstmise ja langetamise kiirust ning säilitada pidurdusolekut isegi äkilise elektrikatkestuse korral, et vältida raskete esemete kukkumist; kui konveier transpordib materjale, võib see kiiresti pidurdada, et vältida materjali kogunemist või inertsist tingitud hajumist.

Metallurgia- ja kaevandusmasinad: Seda saab kohandada ka sellistele stsenaariumidele nagu väikesed konveierirullid metallurgiatehastes ja väikesed tõsteseadmed kaevandustes. Sellised keskkonnad on sageli tolmused, kuid piduril on hea mustuse{1}}kindel struktuur ja lihtne kasutuselevõtt. See suudab pidurdamise kaudu juhtida seadmete töörütmi, vältida seadmete kontrolli alt väljumist inertsi tõttu ning tagada metallurgiatoorme ja kaevandusmaakide stabiilne ja ohutu transport.

Ehitusmasinad: Sobib sellistele seadmetele nagu materjalitõstukid ja väikesed ehitustõstukid ehitusplatsidel. Need seadmed vastutavad ehitusmaterjalide või ehituspersonali vertikaalse transpordi eest ning neil on ülikõrged nõuded pidurdusohutusele. Selle piduri toite{2}}väljalülitamise pidurdusomadused võivad varustuse kohe lukustada hädaolukordades, näiteks äkilise voolukatkestuse korral, vältides õnnetusi, nagu kukkumised.

Üldine masinate tugi: See võib toetada ka üldmasinaid, näiteks tööpinkide ja väikeste vintside abiülekandemehhanisme. Sellised seadmed käivituvad ja seiskuvad töö ajal sageli. Sellel piduril on kiire ja stabiilne pidurdusreaktsioon ning piduriklotside asbestist piduri hõõrdkatted on vahetatavad madalate hoolduskuludega, mis vastavad pikaajalise- ja suure sagedusega-pidurdamise vajadustele.
