SBD-A seeria turvapidurid
JOONIS- JA PAIGALDUSMÕÕTMINE Märkus: Sulgudes olevaid mõõtmeid kasutatakse dokumendis SBD315-A. PAIGALDUSDIAGRAMM INSTAL LATION DIAGRAM paigaldusskeem ● Pidurdusmoment: M=μ * d1 * F (Nm) (● Init: u - hõõrdeteguri väärtus μ=0,36 d1-ketta hõõrde läbimõõt d1=D-135 (mm) või D-155 (mm) (pikkus on ...
Kirjeldus
KONSTRUKTSIOONI JA PAIGALDUSE MÕÕDED
Märkus. Sulgudes olevaid mõõtmeid kasutatakse standardis SBD315-A.
PAIGALDUSDRAAMM
INSTAL LATION DIAGRAM paigaldamise skeem
● pidurdusmoment: M=μ * d1 * F (Nm) (
● Init: u - hõõrdeteguri väärtus μ=0,36
d1-ketta hõõrdläbimõõt d1=D-135 (mm)
või D-155 (mm) (ltterit kasutatakse spetsiaalselt seadmes SBD315-A)
F-klamberjõud kokku (KN)
● Märkused: 1) D-piduriketta läbimõõt Φ800≤ΦD≤Φ1800 (mm)
2) d2-d2=max. lubatud trumli või rummu läbimõõt d2=D - 270 (mm)
TELLI MÄRK
TELLIMISNÄIDE
● SBD250-A-1600 * 30 IRL tähendab, et selle nominaalne kinnitusjõud on 250KN koos Iversioni paigaldatud vabastamislüliti ja A-tüüpi turvapiduriga. Piduriketta läbimõõt on 1600mm ja ketta paksus 30mm.

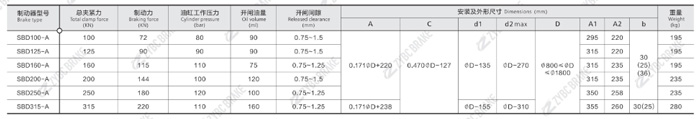

SBDO-A-seeria ohutuspidurite tehnilised andmed ja mõõtmed
Märkus: SBD-A seeria turvapidurite originaaltüübid on SBD.
