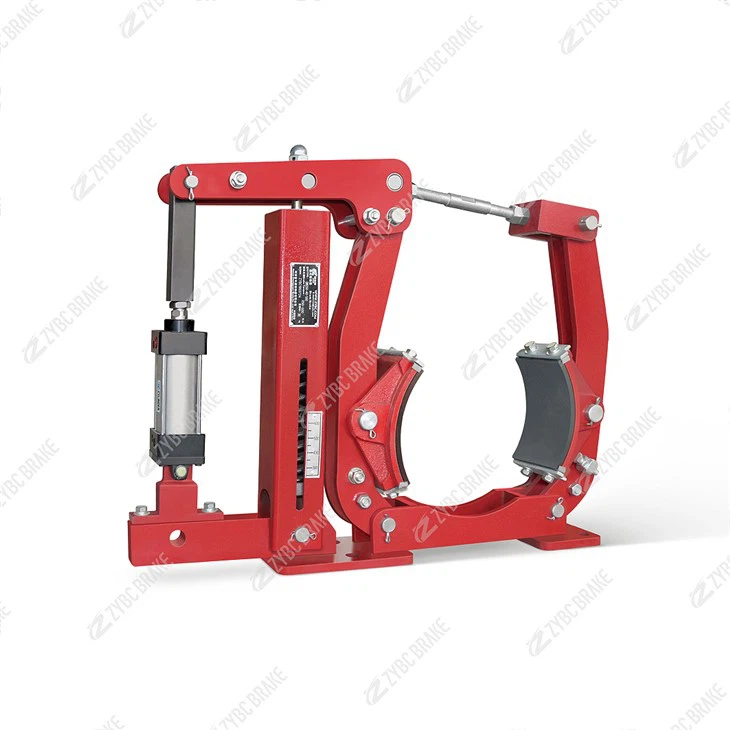

Kvaliteetsed QW-seeria pneumaatilised trummelpidurid

TheQW seeriaon tööstuslike -klassi pneumaatilisi trummelpidureid, mis on konstrueeritud usaldusväärseks pidurdusjuhtimiseks kergete, keskmiste ja raskete{1}}pöörlevate masinate-, sealhulgas kraanade (kraanad, pukk), vintsid, konveierid, kaevandusseadmed ja materjali-käitlussüsteemid. Määratletud selle järgipneumaatiline ajam(suruõhk juhib pidurdusjõudu) jadrum{0}}stiilis hõõrdestruktuuri, see seeria tagab dünaamilise aeglustuse, staatilise koormuse hoidmise ja tõrkekindla-hädapeatamise. See sobib eriti hästi keskkondadesse, kus suruõhk on kergesti kättesaadav (nt tehased, sadamad, kaevanduskohad) ja pakub selliseid eeliseid nagu kiire reageerimine, vähene hooldusvajadus ja vastupidavus karmidele tingimustele. Kattes trumli läbimõõduga 150–800 mm ja pöördemomenti 80–6000 N·m, vastab QW-seeria tööstuste vajadustele, pidades esmatähtsaks kulutõhusust ja ühtlast jõudlust. Allpool on üksikasjalik jaotus selle seeria omaduste, põhistruktuuri, tööpõhimõtte, põhiomaduste, tüüpiliste rakenduste ja tehniliste kirjelduste kohta.

1. Sarja ülevaade ja põhifunktsioon

QW-seeria järgib "QW" nimetamise tava (Q=Pneumaatiline ajam, W=Trummel-stiilis pidurdus) ja on loodud vastama erinevatele tööstusliku pidurdamise vajadustele. Selle põhifunktsioonid on kooskõlas ohutus- ja töönõuetega:

Dünaamiline pidurdamine: Kontrollitud pöördemomendiga pöörlevate masinate (nt konveierilindid, kraanatõstukid) aeglustamine või peatamine, et vältida koorma kõikumist, mehaanilist lööki või komponentide kahjustusi.

Staatilise koormuse hoidmine: koormate kinnitamine paigale seisaku-, hooldus- või protsessipauside ajal (nt kraanakoorma peatamine õhu keskel).

Hädapidurdus: automaatne õhurõhukadu või süsteemirikked, et vältida seadmete väljajooksmist -oluline kõrge-riskiga operatsioonide jaoks, nagu kaevandustõstukid või pordivintsid.

Seeria sisaldab alam{0}}mudeleid, mis on kohandatud töötsüklitele: kerge-(0,5–10 tonni), keskmine-(10–50 tonni) ja raske-(50–200 tonni), tagades ühilduvuse paljude masinatega.

2. Põhistruktuur ja põhikomponendid

QW-seeria mudelil on modulaarne, vastupidav konstruktsioon, mis on optimeeritud pneumaatiliseks käivitamiseks ja trummelpiduriteks ning millel on neli integreeritud alamsüsteemi:

2.1 1. Pneumaatiline ajam (toitetuum)

Seade muudab suruõhu mehaaniliseks jõuks piduri sisselülitamiseks/vabastamiseks, mis sisaldab:

Õhusilinder: tihendatud, ülitugevast terasest või alumiiniumist silinder (töörõhule 0,4–0,8 MPa) ja täpselt -töödeldud kolviga. See kasutab nitriilkummi (NBR) või fluoropolümeeri (FKM) tihendeid, et vältida õhulekkeid isegi äärmuslikel temperatuuridel (-30 kuni 120 kraadi).

Õhujuhtimisventiil: Integreeritud 2/2 või 3/2 solenoidventiil (või põhimudelite puhul manuaalne ventiil), mis reguleerib õhu sisse- ja väljavoolu. See võimaldab kiiret rõhu suurenemist (vähem kui 0,3 sekundit) piduri kiireks vabastamiseks ja kontrollitud rõhu vähendamist sujuvaks haardumiseks.

Õhufilter ja regulaator (valikuline): kombineeritud filtri-regulaatori-määrdeseade (FRL), mis puhastab suruõhku, reguleerib rõhku vastavalt pidurdusvajadustele ja määrib sisemisi komponente,-mis pikendab silindri kasutusiga.

2.2 2. Trummelpiduri koost (hõõrdetuum)

Koost on liideses masina pöörleva trumliga, et tekitada pidurdusjõudu, sealhulgas:

Piduriklotsid: Kõrgtugevast malmist (QT400/QT500) valmistatud ühe- või kahekaarelised kingad löögikindluse tagamiseks. Kerge/keskmise koormusega-mudelitel kasutatakse inertsi vähendamiseks kergeid alumiiniumsulamist jalatseid.

Hõõrdkatted: rakendus{0}}spetsiifilised materjalid, mis on kohandatud töötsüklitele:

Kerge -koormus: vaigu-põhised komposiidid (μ suurem kui 0,38 või võrdne sellega, kuumakindlus kuni 280 kraadi) madala-kulumise ja madala{5}}müraga töötamiseks.

Keskmine/raske -koormus: pool-metallist komposiidid (μ suurem kui 0,42 või võrdne sellega, kuumakindlus kuni 350 kraadi) suure-pöördemomendi ja kõrge-sagedusega pidurdamiseks. Vooderdised on poltidega või liimitud jalatsitega, et neid oleks lihtne asendada, kulumisnäidikutega (mehaaniliste hooldusnäitajatega).

Trummi ühilduvus: Mõeldud standardsetele tööstuslikele trumlitele (läbimõõt: 150–800 mm, paksus: 10–30 mm, materjal: 45# teras või malm). Reguleeritavad jalatsiklambrid võimaldavad trumli joonduse ±3 mm variatsioone, lihtsustades paigaldamist.

2.3 3. Rike-Ohutu vedrumehhanism (turvatuum)

See mehhanism on kõigi QW-seeria mudelite kohustuslik funktsioon, mis tagab pidurdusvõime õhurõhu languse korral:

Kõrgepingelised{0}}survevedrud: 1–4 mangaan-terasvedru (kalibreeritud jõule 2–30 kN, pöördemomendi alusel), mis on paigutatud pidurialusesse. Suruõhu tarnimisel (piduri vabastamine) suruvad vedrud kokku; kui õhurõhk langeb (nt kompressori rike), laienevad vedrud koheselt,{8}}surudes piduriklotsid vastu trumlit, et võll lukustada.

Kevadine koondamine (raskeveo{0}}mudelid): Kahekordne vedrukomplekt kriitilisteks rakendusteks (nt kaevandustõstukid), mis tagavad hädapidurduse isegi ühe vedru rikke korral.

2.4 4. Reguleerimis- ja kaitsekomponendid (vastupidavustuum)

Pidurivahe reguleerijad: keermestatud vardad või ekstsentrilised tihvtid, mis võimaldavad operaatoritel peen-häälestada kingade ja trumli vahelist vahet (optimaalne: 0,3–0,6 mm), et kompenseerida voodri kulumist. Mõned keskmise/raskeveokite{4}}mudelid sisaldavad minimaalse hoolduse tagamiseks automaatseid vaheregulaatoreid.

Keskkonnakaitse:

Kerge/keskmine{0}}koormus: tolmu- ja niiskuskindluse (IP64) epoksüvaikkate (paksus 60 μm või suurem).

Tugev-vastupidavus: kuumtsingimine-+ epoksükate (IP65) korrosioonikindluse tagamiseks soolases vees (pordid) või kaevandustolmus.

Vibratsioonikindlus: -lõdvenemisvastased kinnitusdetailid (lukumutrid, vedruseibid) kindlustavad komponendid masina vibratsioonile (nt konveierilindid, kraana liikumine), hoides ära jõudluse halvenemise.

3. Tööpõhimõte

QW-seeria töötab pneumaatilisel{0}}tõrgeteta tsüklil, kohandudes tööstuslike masinate tööga:

3.1 1. Piduri vabastamine (tavaline töö)

Kui masin (nt tehase sildkraana) on aktiveeritud, saadab juhtimissüsteem signaali pneumaatilisele ventiilile.

Suruõhk (0,4–0,8 MPa) juhitakse õhusilindrisse, surudes kolvi ja käivitades kangimehhanismi. See jõud ületab ohutute vedrude pinge-.

Hoob tõmbab piduriklotsid trumlist eemale, tekitades väikese vahe. Trummel (ühendatud masina võlliga) pöörleb vabalt, võimaldades tõstmist, transportimist või vintsimist.

3.2 2. Piduri rakendumine (kontrollitud peatumine/hoidmine)

Kontrollitud peatumine: Masina aeglustamiseks või peatamiseks tõmbab pneumaatiline klapp silindrist õhu välja. Õhurõhk langeb ja tõrkekindlad-vedrud hakkavad laienema-, surudes piduriklotsid vastu pöörlevat trumlit.

Pöördemomendi genereerimine: Hõõrdkatete ja trumli vaheline hõõrdumine tekitab pidurdusmomendi (80–6000 N·m), aeglustades trumlit kontrollitud kiirusega (0,5–1,5 sekundit, olenevalt mudelist), et vältida koormuse ebastabiilsust.

Staatiline hoidmine: tsükli keskmiste -pauside korral (nt tööjaamas koorma hoidmine) säilitab silinder madala õhurõhu (~0,1–0,2 MPa). Vähendatud rõhk võimaldab vedrudel piduri osaliselt haakida, hoides koormat kindlalt ilma komponente pingutamata.

3.3 3. Hädapidurdus (õhurõhu kadu)

Õhurõhu kaotuse korral (nt kompressori rike, õhuliini leke) kaotab silinder vedrudele vastutöötava jõu.

Vedrud laienevad täielikult millisekundite jooksul (0,4–0,8 sekundit), surudes piduriklotsid vastu trumlit, et võll lukustada. Pidur peatab masina koheselt, vältides koorma kukkumist, kokkupõrkeid või seadmete jooksmist.

4. QW-seeria põhifunktsioonid

QW-seeria paistab silma oma pneumaatiliste{0}}eeliste ja tööstusliku kohandatavuse poolest:

4.1 1. Kiire reageerimine ja kõrge efektiivsus

Pneumaatiline käivitamine võimaldab piduri kiiret vabastamist/haaramist (vabastamiseks vähem kui 0,3 sekundit, hädaolukorra sisselülitamiseks vähem kui 0,5 sekundit) -oluline lühikeste tsükliaegadega masinate puhul (nt pakkekonveierid, väikesed kraanad).

4.2 2. Madal hooldus ja kulu-Tõhus

Hüdraulikavedelik puudub (kõrvaldab lekkeohu, vedeliku vahetamise ja hüdrauliliste pidurite puhul levinud saasteprobleemid).

Hõõrdkatteid on lihtne vahetada (väiksem{1}}mudelite puhul 20 minutit või sellega võrdne) ja õhusilindrid vajavad minimaalset hooldust (ainult iga-aastane määrimine).

Suruõhk on tööstuslikes seadetes sageli kergesti kättesaadav, vähendades vajadust täiendavate jõuallikate (nt hüdropumbad) järele.

4.3 3. Vastupidavus keskkonnale

Vastupidav äärmuslikele temperatuuridele (-30 kraadi kuni 120 kraadi) ja karmidele tingimustele (tolm, niiskus, nõrgad kemikaalid), mistõttu sobib see sise- (tehased) ja välistingimustes (sadamad, ehitus) kasutamiseks.

Ei leki vedelikku, mis vastab keskkonnanõuetele (nt ISO 14001) puhta tootmise jaoks.

4.4 4. Mitmekülgne ja skaleeritav

Hõlmab laia pöördemomendi vahemikku (80–6000 N·m) ja trumli läbimõõtu (150–800 mm), kohandub kergete{5}}tööriistade (minivintsid) ja raskete{6}}seadmetega (kaevandustõstukid). Alammudelid pakuvad konkreetsete vajaduste jaoks kohandatavaid valikuid (nt automaatsed reguleerijad, FRL-ühikud).

4.5 5. Ohutusnõuete järgimine

Vastab ülemaailmsetele tööstusohutusstandarditele, sealhulgasISO 4301-1(kraana pidurid),GB/T 6333-2019(Hiina pneumaatilise trummelpiduri standardid) jaCE(ELi masinadirektiiv). Raskeveokite{1}}mudelid vastavad kaevandusohutuse eeskirjadele (nt ATEX plahvatusohtlike keskkondade jaoks).

5. Tüüpilised rakendused

QW-seeriat kasutatakse laialdaselt tööstusharudes, kus suruõhk on ligipääsetav, põhirakendustega töötsükli järgi:

Töötsükkel	Rakendused
Kerge{0}}kohustus	Väikesed noolkraanad (töökojad), minivintsid (autoremont), pakendikonveierid, tekstiilimasinate ajamid, väikesed mikserid.
Keskmine{0}}kohustus	Rippkraanad (tehased), pukk-kraanad (laod), laevatehase vintsid (väikelastid), tsemenditehase konveierid, toiduainete töötlemise masinad.
Raske{0}}koormus	Kaevandustõstukid (maagitõstmine), sadamakonteinerkraanad, terasetehaste valtsimistehased, ehituskraanad, raskeveokite{0}}konveierid (kivisüsi, maak).
