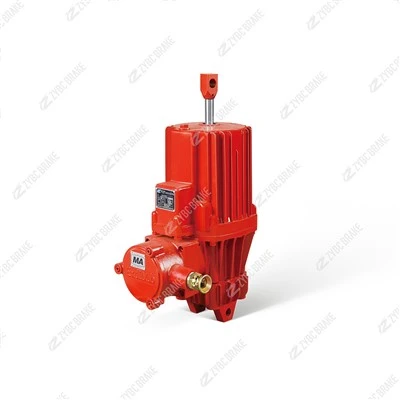

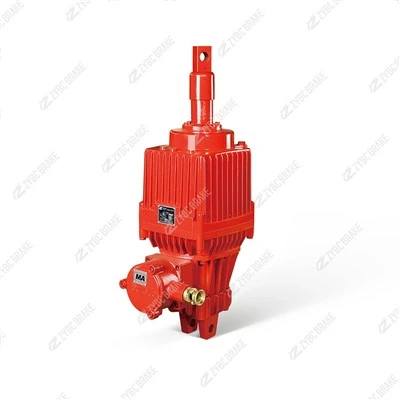

BEd50/6 tulekindel hüdrauliline tõukur – 500N/60mm
Toote ülevaade BEdi seeria on Saksa EMG Eldro{0}}tuletatud disain, mis on toodetud kohapeal ja vastab täielikult standarditele DIN15430 (rahvusvaheline) ja GB3836 / JB/T 10603-2006 / Q/ZYBC (riiklik). BEd50/6 integreerib ühes kompaktses alumiiniumkorpuses tulekindla mootori + tsentrifugaalpumba + silindri -...
Kirjeldus
Toote ülevaade
Voodisari on saksa keelEMG Eldro{0}}tuletatuddisain, kohapeal toodetud ja täielikult kooskõlasDIN15430(rahvusvaheline) jaGB3836 / JB/T 10603-2006 / Q/ZYBC(riiklik). BEd50/6 integreerib atulekindel mootor + tsentrifugaalpump + silinderühes kompaktses alumiiniumkorpuses - pingestatud, loob tiivik surveõli, kolb ulatub eelseadistatud käiguni ja hoiab tõukejõudu; pingevaba, rõhk langeb kokku ja väline pidurivedru tõmbab varda tagasi.
2.1 Viis struktuurilist eelist
-Sukeldamata F--klassi mootor- mähised on täielikult hüdraulikaõlist eraldatud, välistades õli-vananemise/põlemise-mähise rikkerežiimi, mis on tavaline vana õliga -kastetud BYT1 perekonnale. 275 W (Ex dⅡCT4) / 240 W (Ex dⅠ) reiting töötab kuumas keskkonnas usaldusväärselt.
Valatud alumiiniumist tulekindel korpus- kergem ja parema soojuse hajumise/korrosioonikindlusega kui malm-BYT1, sobib ideaalselt niisketesse kaevandustunnelitesse ja rannikuäärsete keemiatehaste jaoks.
Kahekordne Ex katvus - Ex d I Mbmaa-aluse kivisöe jaoks (metaan + kivisöetolm, mitte-kaevepinnad);Ex d IIB T4IIA/IIB tuleohtliku{0}}gaasi töökodade jaoks. Täielikud sertifitseerimisfailid tarnitakse koos seadmega-ohutusosakonna esitamiseks.
Sisseehitatud{0}}tasakaalu õhukamber- sisemine õlirõhk püsib igas suunas tasakaalus, võimaldades0–180 kraadi vaba paigaldus(vertikaalne, horisontaalne, kaldu) ilma vanade tõukurite õhu-luku tõukejõu-kao probleemita. Enamiku ümberehituste puhul ei ole kronsteini modifitseeritud.
IP65 täielikult suletud- leegikindel harukarp + veekindel kaablitihend blokeerivad kaevanduse niiskuse, söetolmu ja kemikaalide auru. Topelttihendid võllil ja tõukuri{3}}pikendavad tihendi eluiga märkimisväärselt.
2.2 Kuhu see sobib
BEd50/6 on vabastustõukurBYWZ, BYWZ4, BYWZ5, BYWZ8/9 ja YWZP plahvatuskindlad-trummel- ja ketaspidurid, ning lihtsa hoovaga hoova abil käitab see ka edasi-tagasi, pöörlevat ja õõtsuvat (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Tehnilised andmed
Väärtused on tootja hinnangulised andmed (mitme{0}}allika järjepidevus). Konfiguratsiooniga-seotud üksused tuleb kinnitada tegeliku tellimuse / Ex-sertifikaadiga.
| BEd50/6 - nimiparameetrid | |||
|---|---|---|---|
| Nimetatud tõukejõud | 500 N (±20%) | Hinnatud löök | 60 mm |
| Piduri vedru jõud | 460 N | Tegevusaeg, tõus / langus | 0.62 s / 0.61 s |
| Nimivõimsus | 240 W (Ex dⅠ) /275 W(Ex dⅡCT4) | Nimivool | 1.2 A @ 380 V |
| Töösagedus | 1500 tsükkel/h | Kohustus | S1 pidev + S3 katkendlik |
| Nimipinge | 380 V (valikud: 127/220/660/1140 V) | Sagedus | 50 Hz (60 Hz nõudmisel) |
| Isolatsiooniklass | F-klass, -kasutamata | Kaitse | IP65 |
| Endine märgistus | Ex d I Mb / Ex d IIB T4 Gb | Kaal | 47 kg (Ex dⅠ) /37 kg(Ex dⅡCT4) |
| Paigaldamine | 0–180 kraadi (tasakaalu õhukamber) | Võrdlusstandard | GB3836, JB/T 10603, DIN15430 |
Paigaldus- ja kontuuri mõõtmed (mm)
BEd50/6 jagab oma kontuuri ümbrikut BEd80/6-ga. Kinnitage joonis alati tellitud sertifikaadi vastu.
| Tüüp | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BEd50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| BEd80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
