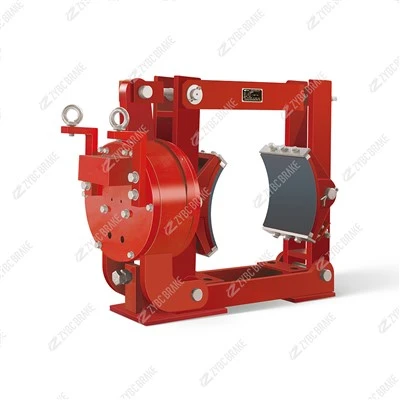

ZWZ-seeria elektromagnetilised trummelpidurid: paigaldusmeetodid ja sobivad tarvikud





1. Paigaldusmeetodid

Võetakse kasutusele ZWZ-seeria raske{0}}alalisvoolu elektromagnetilised trummelpiduridvertikaalne ülespoole suunatud elektromagneti paigaldus standardse paigutusena, horisontaalne külgmine paigaldus on kohandatav kitsa vertikaalse seadmeruumi jaoks. Paigaldusmõõtmed vastavad GB6334-86 ja JB/ZQ4386 standarditele, realiseerides vanade ZWZ, ZWZ3 ja ZWZA mudelite vahetu vahetamise.

Standardne vertikaalne paigaldus

Kinnitage valatud integreeritud pidurialus tugevalt tugevate{0}}poltidega lamedate jäikade tugiklambrite külge. Veenduge, et kaks piduriklotsi on sümmeetriliselt mähitud ümber piduritrumli ja piduriraami kesktelg oleks trumliga rangelt koaksiaalne, et vältida ekstsentrilist hõõrdumist, kohalikku ülekuumenemist ja katte ebaühtlast hõõrdumist.

Paigaldage sobiv alalisvoolu elektromagnet vertikaalselt piduriõla ülaossa. Hoidke armatuuri tõmbevarras liikumas otse vertikaalselt ilma läbipaindeta, et tagada piduri vabastamisel stabiilne magnetiline tõmbejõud-.

Sisseehitatud-patenteeritud omavahel ühendatud võrdse-vahe tasakaalustav seade säilitab hõõrdvooderdiste ja trumli vahel mõlemal küljel automaatselt ühtlase vahemaa, välistades kingade ühepoolse lohisemise ja vähendades sagedast käsitsi kalibreerimist.

Varuge ümberringi piisavalt ruumi hõõrdkatte vahetamiseks, pidurdusmomendi kalibreerimiseks, mähise kapitaalremondiks ja käsitsi avariivabastuseks.

Valikuline horisontaalne küljekinnitus

Sobib kraanakäru liikumismehhanismidele ja piiratud vertikaalse kõrgusega kompaktsetele seadmetele. Pöörake pidurihooba ja asetage pidur külgsuunas ümber piduritrumli, mis nõuab kohandatud üleminekuklambreid. Pärast horisontaalset kokkupanekut kontrollige armatuuri lähtestusvedru elastsust, et vältida mittetäielikku pidurdamist või viivitatud vabastamist.

Põhilised paigaldusnõuded

Kõik hingede pöördliigendid on varustatud hooldusvabade-isemäärevate-laagritega; pärast paigaldamist pole perioodiline määrimine vajalik.

Enne kasutuselevõttu eemaldage piduritrumli pinnalt täielikult õliplekid, rooste ja tolm; rasva saastumine vähendab drastiliselt hõõrdetegurit ja pidurdustõhusust.

Nõutava nimipidurdusmomendi määramiseks reguleerige pöördemomendi reguleerimismutrite abil peamise pidurdusvedru eelsurve-.

Ebaõnnestunud-ohutu tööloogika: pingestamisel tekitab alalisvoolu elektromagnet magnetilist tõmbepiduriklotside avamiseks ja piduri vabastamiseks; voolukatkestus-käivitab peavedru, mis kinnitab trumli automaatseks ohutuspidurduseks.

Kasutusea pikendamiseks isoleerige elektromagnetmähised pritsmevee, raske tolmu ja söövitava gaasi eest.

Standardne toiteallikas: DC110V / DC220V; kasutatav alalisvooluga -tõste-, metallurgia- ja sadamamasinate jaoks.

2. Standardsed sobivad tarvikud

Peamised funktsionaalsed tugikomponendid

Alalisvoolu elektromagnetikomplektEksklusiivne juhtseade ZWZ-seeria jaoks, saadaval paralleelse mähisega ja seeria -paralleelse kahe-mähise versioonina, mis sobivad erinevatele töötsüklitele (25%–50% ED). Standardpinge DC110V/DC220V; valikuline integreeritud alaldi moodul vahelduvvoolu sisendi muundamiseks.

Käsitsi vabastamise hoob Realiseerib hädapiduri avanemise voolukatkestuse või seadme staatilise kapitaalremondi ajal, mis on mugav kontrollimiseks ja hooldamiseks ilma toiteallikata.

Oleku piirlülitidTuvastavad täielikult{0}}pidurdatud ja täielikult-vabastatud piduriasendid, edastavad reaalajas-tagasisidesignaalid PLC juhtsüsteemile turvablokeeringu ja tõrketeate jaoks.

Tarbitavad varuosad

Kinnitage-kiire-asendage hõõrdkattedKesk-sõbralikud mitte-asbesti kulumiskindlad-hõõrdeplokid, millel on kinnituskork-; sõltumatu vahetus ilma kogu piduriraami lahti võtmata. Pool{7}}metallist hõõrdkatted on valikulised suure-koormuse ja suure sagedusega{9}}pidurdamise korral.

Täielik reguleerimis- ja kinnituskomplekt Sisaldab pöördemomendi reguleerimise mutreid, lõtku peenhäälestuskruvisid-, lukupolte, hingetihvte ja abi lähtestusvedrusid pikaajaliseks-hoolduseks ja parameetrite ümberkalibreerimiseks.

Alalisvoolu varupoolid ja armatuuri komponendid Vahetamiseks, kui mähised läbi põlevad, vanus või armatuuri vahed ületavad standardtolerantsi.

3. Valikulised kohandatud tarvikud

Leegikindlad elektromagnetilised sõlmed ja Ex{0}}sertifitseeritud piirlülitid söekaevandustele, keemiatehastele ning tule- ja plahvatusohtlikele ohualadele.

Spetsiaalsed üleminekuklambrid, mis on ette nähtud horisontaalseks külje paigaldamiseks.

Tolmu- ja vihmakindlad kaitsekatted välisadamate, kaevanduste ja tsemenditehaste kõrge{0}}tolmuga töökohtadele.

Korrosioonivastane-pinnakate ja roostevabast terasest kinnitusdetailid ranniku niiskete, soolast-udu söövitavatesse keskkondadesse.

Puhver summutussõlmed, et vähendada lööke, vibratsiooni ja sõidumüra sagedaste käivitus{0}}seiskamistsüklite korral.

Kahe-rühma tuulekindlad elektromagnetilised komponendid välistingimustes kasutatavatele rööbaskraanadele, et parandada parkimise-libisemisvastast jõudlust tugeva tuule korral.
