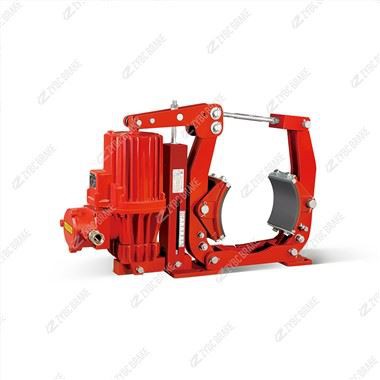

YW-SERIA ELEKTRO-HÜDRAULILINE TÖÖPIDUR

Kokkupanek:

Tõukuri piduriklotsil on paar malmist kingi, mis on hõõrdklotsidega joondatud. Klotsid asuvad piduri peamise õla külghooval, igaühel neist on alusele kinnitatud hingetihvt. Pealt on need omavahel ühendatud tugivardaga, mis on hingedega peaõlas ja lukustatakse külghoovas oleva pöördploki külge lukustusmutri abil.

Peahooval on hingedega kinnitatud vänthoob ja teine ​​ots on hingetihvti abil kinnitatud tõukejõu ülemise klambri külge. Pidurivedru on kinnitatud põhihoovale ja on eelkoormatud kangi lukustusmutri abil. Selle kevade eelpinge määrab pidurdusmomendi. Tõukur on kinnitatud alusele hingetihvti abil. Kui tõukur ei ole pingestatud, surutakse piduriklotsid veomootori võllile kinnitatud piduritrumlile ja hoiavad seda vedru tekitatava pidurdusjõu mõjul. Sellises olukorras rakendub pidur ja trummel ei saa pöörata.

Kui kolb liigub ülespoole, pöördub nurgahoob, surub pidurivarda ja surub pidurivedru kokku. Samal ajal tõmmatakse ratta teisel poolel olev pidurihoob (piduritrummel) sisse. Kui esimene hoob jõuab pidurialuse elemendi piirikuni, hakkab tõukuri pidurihoob liikuma, vabastades piduritrumli.
