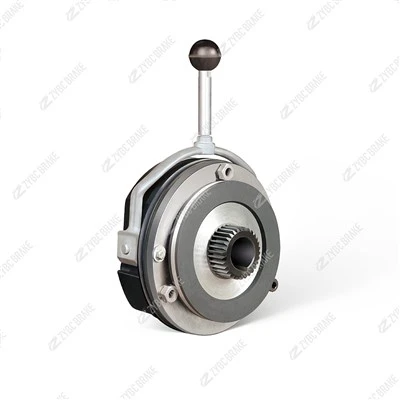

DJPZ-300 seeria mootori ketaspidurid

DJPZ-300-seeria mootori ketaspidurid on kompaktne, integreeritud ja suure jõudlusega-pidurisüsteem, mis on mõeldud otse mootorivõllidele paigaldamiseks. Tavaliselt on need vedruga-rakendatud, tõrkekindlad-pidurid, tavalised aktiveerimismeetodid on elektromagnetilised või elektrohüdraulilised. Nimetamistava põhjal on siin nende tüüpilise disaini ja funktsionaalsuse kirjeldus:

Põhiline tööpõhimõte:

See sari on avedru-rakendatud, pingevaba-pidurile-(rikke-ohutu) ketaspidur. Kuigi täpne täiturmehhanism võib erineda, on tavaline konfiguratsioonelektromagnetiline või elektro{0}}hüdrauliline vabastusmehhanismintegreeritud ketaspidurisadulasse.

Tavaline olek (pidur on rakendatud):Võimsad sisemised ketasvedrud (või mitu keerdvedru) rakendavad jõudu, kinnitades hõõrdklotsid otse vastu piduriketast (rootorit), mis on paigaldatud mootori võllile. See hoiab mootori võlli ja ühendatud koormat kindlalt paigal.

Vabastamine (pingestatud):​Kui piduri ajam (nt elektromagnetmähis või elektro-hüdrauliline tõukur) on pinge all, tekitab see jõu pidurivedrude kokkusurumiseks. See tõmbab hõõrdklotsid kettalt tagasi, vabastades piduri ja võimaldades mootori võllil vabalt pöörata.

Rakenda (tõrke-turvaline, pingevaba-):Kui täiturmehhanismi võimsus kaob, kaob vedrusid kokkusurutuna hoidev jõud. Salvestatud vedruenergia sunnib klotsid koheselt tagasi kettale, rakendades automaatselt kogu pidurdusmomendi. See tagab ohutuse elektrikatkestuse korral.

Peamised omadused:

Mudeli nimetus:

DJPZ-300:"DJPZ" on mudeliseeria eesliide, kus "D" tähistab sageli "plaati" ja "PZ" võib tähistada konkreetset integreeritud disaini. number"300" tähistab tavaliselt võtme spetsifikatsiooni, kõige sagedamininominaalne staatiline pidurdusmoment njuutonites{0}}meetrites (Nm). Seetõttu pakub see seeria ligikaudu300 Nmpöördemomendi hoidmisest.

Ketaspiduri disain:

Kasutab astatsionaarne nihikja apöörlev ketas (rootor). See disain pakub võrreldes trummelpiduritega suurepärast soojuse hajumist, stabiilset hõõrdumist ja lihtsamat padja kontrolli/vahetamist.

Kõrge pöördemomendi tihedus:Tagab kompaktse suuruse ja kaaluga võrreldes suure pidurdusjõu.

Kevad-Rakendati, ebaõnnestus-Ohutu:Peamine turvafunktsioon. Pidurit hoiab kinni vedrujõud ja see nõuab täiturmehhanismilt pidevat toidet, et see vabaks jääks, tagades automaatse rakendumise võimsuse kadumise ajal.

Null tagasilöögi hoidmine:Pärast sisselülitamist kinnitab pidur kettale jäiga, otse ja libisemiseta klambri, tagades täpse positsioneerimise ja kindla hoidmise.

Kompaktne ja integreeritud disain:​Mõeldud otse äärikuga{0}}kinnitamiseks standardsele IEC või NEMA mootoriraamile. Täiturmehhanism, vedrud ja nihik paiknevad ühes suletud üksuses, mis lihtsustab paigaldamist ja säästab ruumi.

Kiire reageerimine:Hõõrdepatjade lühike käik ja otsene käivitamine võimaldavad väga kiiret haardumis- ja vabastamisaega (tavaliselt millisekundites), mis on ideaalne täpseks juhtimiseks ja hädaseiskamiseks.

Manuaalne vabastamine:Standardfunktsioon, tavaliselt käsitsi vabastuskruvi või hoob, et pidur hoolduseks või käsitsi positsioneerimiseks ilma toiteta välja lülitada.

Suletud konstruktsioon:Sisaldab sageli tihendatud laagreid ja võlli tihendeid (IP65 või sarnased), et kaitsta sisemisi komponente tolmu, niiskuse ja saasteainete eest.

Tüüpilised rakendused:

Need pidurid sobivad ideaalselt rakendusteks, mis nõuavad kindlat hoidmist, täpset peatumist ja kompaktset integreerimist elektrimootoritega:

Servo-, samm- ja standardsed AC/DC mootoripiduridCNC-masinatel, robotitel ja automatiseeritud telgedel.

Pidurite hoidmine​ vertikaalsete Z-telgede, spindli peatumiste ja indekseerimistabelite jaoks.

Häda-/ohutuspiduridkonveieritel, liftidel, vintsidel ja materjalikäitlussüsteemidel.

Pakkimis-, trüki- ja tekstiilimasinadnõuab kiiret ja usaldusväärset peatamist.

Kokkuvõte:

DJPZ-300 seeria on akompaktne suure{0}}jõudlusega vedruga-mootoriga ketaspidur. See on mõeldudotsene, ruumisäästlik{0}}paigaldus mootorivõllideleja annab300 Nm töökindel ja tõrkekindel pöördemoment{1}}. Kombineeridesvedruga{0}}rakendatud mehhanismi ohutuskoossuurepärane ketaspiduri jõudlus, on see eelistatud lahendus kaasaegsete tööstusautomaatika ja liikumisjuhtimise rakenduste jaoks, kus ohutus, täpsus ja integratsioon on kriitilise tähtsusega.
