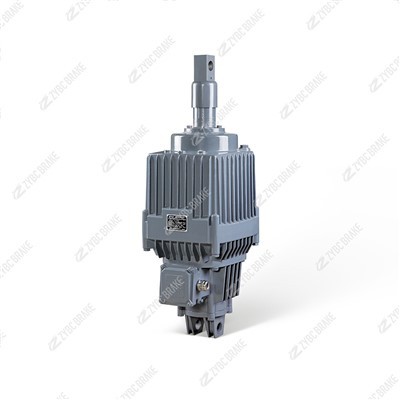

Ed121/6 seeria elektro-hüdrauliline tõukejõud

SäilitadesEd121/6 seeria elektro-hüdrauliline tõukuron selle stabiilse tõukejõu, usaldusväärse reaktsiooni ja pika kasutusea tagamiseks ülioluline. Allpool on amitmetasandiline hooldusjuhendhõlmab igapäevast kontrolli, perioodilist hooldust, komponentide vahetamist ja rikete vältimist, mis on kohandatud selle integreeritud mootori{0}}pumba-silindri struktuurile.

1. -Kasutuseelne igapäevane ülevaatus (5–10 minutit vahetuses)

Käivitustõrgete vältimiseks keskenduge peamiste olekunäitajate kiirele kontrollimisele.

Õlitaseme ja kvaliteedi kontroll

Jälgige läbipaistvat õlitaseme näidikut: õlitase peab olema vahemikusülemine (MAX)jamadalam (MIN)märgid. Täitke ISO VG46 hüdroõliga, kui seda on vähe.

Kontrollige õli värvi: see peaks olema läbipaistev ja merevaigukollane. Kui see muutub tumedaks, häguseks või sisaldab lisandeid, tühjendage ja vahetage õli kohe välja (saastunud õli põhjustab pumba kulumist ja kolvi kinnikiilumist).

Mehaaniline oleku kontroll

Lükake/tõmmake tõukurvarda käsitsi: see peaks liikuma sujuvalt, ilma kinnikiilumise või ebatavalise takistuseta.

Kontrollige tõukurvarda pinda: veenduge, et tihendil poleks roostet, kriimustusi ega õlilekkeid. Kerge õlikile on normaalne; tilkuv õli viitab tihendi kahjustusele.

Kontrollige kinnituspolte: vibratsioonikahjustuste vältimiseks pingutage lahtised poldid (pöördemoment: 25–30 N·m M8 poltide puhul).

Elektriseisundi kontroll

Kontrollige mootorikaableid ja klemme: veenduge, et ühendused ei oleks kulunud, oksüdeerunud ega lahti. Elektrilöögi vältimiseks kontrollige õiget maandust.

Katsevõimsus-reageerimisel: pärast sisselülitamist peaks mootor töötama vaikselt (ilma sumiseta või jahvatusmürata) ning tõukurvarras peaks 2–3 sekundi jooksul ulatuma nimikäiguni (60 mm).

2. Perioodiline hooldus (fikseeritud intervallid)

Korrigeerige hooldustsükleid töösageduse alusel (lühendage kõrge{0}}tööstsenaariumide korral: 1000 tsüklit päevas või sellega võrdne).

Hooldustsükkel	Põhiülesanded	Üksikasjad ja standardid
1 kuu	Määrimine ja kinnitusdetailide pingutamine	- Kandke tõukurvarda juhthülsile õhuke kiht kõrge-temperatuuriga liitium-põhist määret (vältige üle-määrimist, mis tõmbab ligi tolmu).- Pingutage uuesti kõik kinnitus- ja otsakatte poldid; kontrollige keerme kulumist või korrosiooni.
3 kuud	Õli vahetamine ja süsteemi õhutustamine	- Tühjendage vana õli läbi alumise tühjenduskorgi; loputage õlikambrit puhta ISO VG46 õliga.- Täitke uue õliga kuni märgini MAX; tühjendage süsteemist õhk: toide sisse/välja 3–5 korda, et eemaldada kinni jäänud õhk (õhk põhjustab tõukurvarda reaktsiooni aeglaseks).- Kontrollige õlitihendit ja O-rõngaid vananemise suhtes; asendada, kui see on pragunenud või deformeerunud.
6 kuud	Pumba ja mootori kapitaalremont	- Võtke mootori-pumbakoost lahti; puhastage tsentrifugaalpumba tiivikut ja filtri sõela (ummistunud filtrid vähendavad hüdraulilist rõhku).- Kontrollige mootori laagrite kulumist: Pöörake mootori võlli käsitsi - kui on "lihvimisheli", vahetage laagrid välja.- Kontrollige mootori isolatsioonitakistust meggeriga: see peab olema suurem või võrdne toatemperatuuril 1 MΩ, kui mootori takistus on liiga madal (vahetage mootor).
12 kuud	Vedru ja kolvi ülevaatus	- Eemaldage otsakate; kontrollige tagasitõmbevedru väsimist (ilma deformatsioonita, pragudeta ega vähenenud elastsus). Asendage vedrukomplekt, kui see ei suuda tõukurvarda täielikult lähtestada.- Puhastage kolb ja silindri sisesein; eemaldage süsinikujäägid või rooste peene liivapaberiga. Kontrollige kolvi täkkeid – kui kahjustus ületab 0,1 mm, vahetage see välja.- Kalibreerige tõukejõu väljund: kasutage jõumõõturit, et kontrollida nimitõukejõudu (1250 N); vajadusel reguleerige vedru eelpinget.

3. Põhikomponentide asendamise juhised

Komponent	Asendusmärgid	Asendamise sammud	Märkmed
Õlitihend/O-rõngad	Tõukurilt või otsakaanelt tilkub õli; tihendi pragunemine	1. Lülitage toide välja ja tühjendage õli.2. Eemaldage otsakate ja tõukurvarras.3. Asendage originaal-suuruses tihenditega; enne paigaldamist määrige hüdraulikaõliga.4. Täitke õli ja tühjendage õhk.	Kasutage ainult õli{0}}kindlaid nitriilkummist tihendeid; vältige otsakaane üle-pingutamist (põhjustab tihendi deformatsiooni).
Mootori laagrid	Mootori müra; võlli pöörlemise ummistus	1. Ühendage toide lahti ja eemaldage mootori ventilaatori kate.2. Suru vanad laagrid presstööriistaga välja.3. Paigaldage uued laagrid (sobiv mudel: 6202ZZ); määrida laagrimäärdega.4. Pange uuesti kokku ja katsetage mootori pöörlemist.	Ärge lööge laagreid haamriga; see kahjustab sisemist rassi.
Tagasi kevad	Tõukurit ei õnnestu lähtestada; tõukejõud langeb alla 1000 N	1. Tühjendage õli ja eemaldage otsakate.2. Võtke vedrukomplekt välja (ärge segage vedrukorda).3. Paigaldage uus vedrukomplekt (sama jäikus kui originaal).4. Pange uuesti kokku ja kalibreerige tõukejõud.	Vahetage kogu vedrukomplekt välja (ärge segage uusi ja vanu vedrusid).
Pumba tiivik	Madal tõukejõud; aeglane tõukurvarda pikendamine	1. Võtke mootori-pumbaagregaat lahti.2. Eemaldage tiivik ja kontrollige tera kahjustusi.3. Paigaldage uus tiivik; veenduge, et see oleks joondatud pumba võlliga.4. Kontrollige hüdraulilist rõhku pärast kokkupanekut.	Tööratta kulumine vähendab õlivoolu{0}}vahetage kohe, kui labad on mõranenud.

4. Hooldus eritingimustes

Kõrge{0}}tolmuga keskkonnad (kaevandamine, ehitus)

Paigaldage tõukurvardale ja mootori ventilatsiooniavadele tolmukate, et vältida tolmu sissepääsu.

Lühendage õlivahetustsükleid 2 kuuni; puhastage pumba filtrit kord kuus.

Madala-temperatuuri keskkonnad (-25 kraadi kuni 0 kraadi)

Õli paksenemise vältimiseks asendage ISO VG46 õli madala-temperatuuri hüdraulikaõliga (ISO VG32).

Eelsoojendage tõukurit 5–10 minutit enne kasutamist (mootori tühikäigul), et parandada reageerimiskiirust.

Kõrge{0}}temperatuuri keskkonnad (40 kraadi kuni 50 kraadi)

Puhastage mootori ventilatsiooniavasid kord nädalas, et vältida ülekuumenemist (mootori pinnatemperatuur töötamise ajal alla 60 kraadi või sellega võrdne).

Vananemise vältimiseks kasutage kõrgele{0}}temperatuurile vastupidavaid tihendeid (FKM-i materjal).

5. Postitage-hoolduse kinnitus

Pärast mis tahes hooldust või asendamist tehke normaalse toimimise kinnitamiseks järgmised testid:

Laiendustest{0}}lüliti sisse: Tõukurvarras ulatub sujuvalt 60 mm-ni; ei mingit ummistumist ega ebatavalist müra.

Lülita välja-Lähtesta test: Tõukurvarras tõmbub täielikult sisse 1–2 sekundi jooksul pärast voolukatkestust.

Tõukejõu kalibreerimine: nimitõukejõud ulatub 1250 N; järjepidev 5 järjestikuse tsükli jooksul.

Lekkekatse: Jookse pidevalt 30 minutit; tihenditest ega ühenduskohtadest ei tilgu õli.
