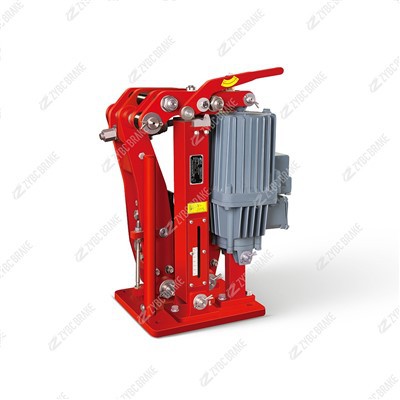

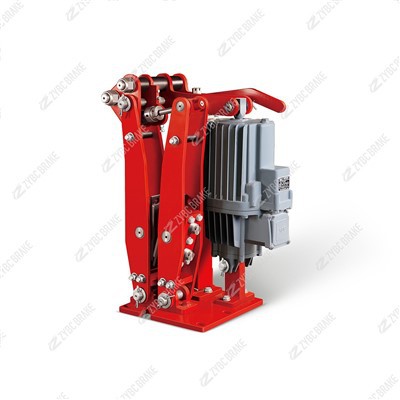

Kvaliteetsed YP-seeria elektro{0}}hüdraulilised ketaspidurid

TheYP seeriaon lai valik tööstuslikke -elektro-hüdraulilisi ketaspidureid, mis on loodud usaldusväärseks pidurdusjuhtimiseks kergete, keskmiste ja raskete{2}}pöörlevate masinate-, sealhulgas kraanade (pealne, pukk, torn), vintside, konveierite, kaevandustõstukite ja terasetehase seadmete jaoks. Disainitud keskendudesmitmekülgsus, suur pöördemoment ja vastupidavus keskkonnaleSelles seerias on integreeritud täiustatud elektro-hüdrauliline ajam koos tugevate ketas-põhiste pidurdusstruktuuridega, et tagada dünaamiline aeglustus, staatilise koormuse hoidmine ja -ohutu hädapeatus. Laia pöördemomendi vahemikku (100–10 000 N·m) ja erinevate ketaste suurustega (200–1200 mm) ühilduv YP-seeria vastab selliste tööstusharude nõudmistele nagu sadamad, kaevandus, terase tootmine ja rasketöötlemine,{10}}kus ohutus, vastupidavus ja ühtlane jõudlus on kriitilise tähtsusega. Allpool on üksikasjalik jaotus selle seeria omaduste, põhistruktuuri, tööpõhimõtte, põhiomaduste, tüüpiliste rakenduste ja tehniliste kirjelduste kohta.

1. Sarja ülevaade ja põhifunktsioon

YP-seeria on määratletud selle järgielektro-hüdrauliline ajam(elektrijõud juhib hüdraulilist jõudu) jaketas-stiilis pidurdamine(hõõrdumine mõjutab pöörlevat ketast)-kombinatsioon, mis tagab ühtlase jõu jaotuse, tõhusa soojuse hajumise ja minimaalse kulumise võrreldes traditsiooniliste trummelpiduritega. Selle põhifunktsioonid kohanduvad erinevate tööstuslike vajadustega:

Dünaamiline pidurdamine: suure{0}}inertsiga masinate (nt sadamakraanad, kaevanduskonveierid) aeglustamine või peatamine kontrollitud pöördemomendiga, et vältida koorma kõikumist, mehaanilist lööki või pidurite tuhmumist.

Staatilise koormuse hoidmine: raskete koormate (kuni 200+ tonni) kinnitamine paigale seisaku, hoolduse või ebasoodsate tingimuste (nt väliskraanade puhul tugev tuul) ajal.

Hädapidurdus: lülitub automaatselt sisse voolukatkestuse, hüdrosüsteemi lekete või kiiruse ületamise rikete korral, et vältida seadmete väljajooksmist-oluline kõrge-riskiga operatsioonide jaoks, nagu kaevandustõstukid või konteinerkraanad.

Seeria sisaldab alammudeleid (nt YP41, YP50, YP60), mis on kohandatud konkreetsetele töötsüklitele: kerged (1–20 tonni), keskmised (20–80 tonni) ja rasked (80–{14}} tonni).

2. Põhistruktuur ja põhikomponendid

YP-seerial on modulaarne teenindus{0}}sõbralik disain nelja integreeritud alamsüsteemiga, millest igaüks on optimeeritud jõudluse ja vastupidavuse tagamiseks kogu töötsükli jooksul:

2.1 1. Electro-Hüdrauliline ajam (toitetuum)

Täiturseade muudab elektrienergia täpseks hüdrauliliseks jõuks, mis sisaldab:

Kõrgsurvega{0}}hüdrauliline silinder: tihendatud, lihvitud terassilinder (arvutatud 10–35 MPa) täppis-töödeldud kolviga. See kasutab kõrge -temperatuuri, kemikaali-kindlaid tihendeid (FKM materjal), et vältida õli lekkimist isegi äärmuslikes keskkondades (-40 kuni 150 kraadi).

Elektrimootori ja pumba koost: 380 V vahelduvvoolu (50 Hz/60 Hz) või 440 V vahelduvvoolu (60 Hz) tööstusmootor (võimsusvahemik: 0,37–5,5 kW), mis on ühendatud hammasratta- või kolbpumbaga. Mootor käitab pumpa stabiilse hüdraulilise rõhu tekitamiseks koos muudetava -kiiruse valikutega reguleeritava käivitamiskiiruse jaoks (0,3–1,2 sekundit).

Integreeritud juhtklapi plokk: Sisaldab tagasilöögiklappe (takistab tagasivoolu), kaitseventiilid (kaitsvad rõhutõusude eest) ja solenoidventiile (võimaldavad kiiret rõhu vabastamist). Raske{1}}mudelid lisavad rõhuandurid reaalajas jälgimiseks-ja PLC integreerimiseks.

2.2 2. Ketaspiduri koost (hõõrdetuum)

Koost on liideses masina pöörleva kettaga, et tekitada pidurdusjõudu, sealhulgas:

Pidurisadul: Kahe-nihikuga (standardne) või neljakordse-nihkega (raske{2}}) disain, mis on valmistatud ülitugevast malmist (HT300) või kõrgtugevast malmist (QT500) löögikindluse tagamiseks. Kerge/keskmise koormuse{7}}mudelitel kasutatakse inertsi vähendamiseks alumiiniumisulamist nihikuid.

Hõõrdepadjad: valmistatud rakenduse-spetsiifilistest materjalidest:

Kerge/keskmine -koormus: vaik-pool-metallist komposiidid (μ 0,42 või suurem, kuumakindlus kuni 350 kraadi).

Tugev-vastupidavus: keraamilised-pool-metallist komposiidid (μ suurem kui 0,45 või võrdne sellega, kuumakindlus kuni 450 kraadi). Padjadel on hõlpsaks vahetamiseks klõpsatav-või polt-, kulumisindikaatoritega (mehaanilised või elektroonilised) prognoositavaks hoolduseks.

Plaadi ühilduvus: mõeldud töötama tavaliste tööstuslike ketastega (paksus: 10–50 mm, materjal: 45# teras, roostevaba teras või kuumtöödeldud legeerteras). Kalibri reguleeritav kinnitusklamber mahutab ±5 mm ketta joondamise variatsioone, vähendades paigaldamise keerukust.

2.3 3. Rike-Ohutu vedrumehhanism (turvatuum)

See mehhanism on kõigi YP-seeria mudelite kohustuslik funktsioon, mis tagab pidurdusvõime kriitiliste rikete korral:

Kõrge pingega-mangaan-terasest vedrud: Mitu survevedru (kalibreeritud jõule 5–50 kN, olenevalt pöördemomendist), mis on paigutatud pidurisadulasse. Hüdraulilise rõhu rakendamisel (piduri vabastamine) suruvad vedrud kokku; kui rõhk langeb (voolukatkestus), laienevad vedrud koheselt -surudes hõõrdpadjad vastu ketast, et võll lukustada.

Kahekordne-vedruline koondamine (raskeveo{1}}mudelid): lisab sekundaarvedrukomplekti, et tagada hädapidurdus isegi ühe vedru rikke korral, mis vastab SIL 2 ohutusstandarditele kõrge -riskiga rakenduste jaoks.

2.4 4. Reguleerimis- ja kaitsekomponendid (vastupidavustuum)

Automaatne vaheregulaator: mehaaniline või hüdrauliline süsteem, mis kompenseerib hõõrdklotside kulumist reaalajas, säilitades ühtlase pidurivahe (0,2–0,4 mm) ja välistades käsitsi ümber{2}}kalibreerimise. Raskeveokite-mudelid lisavad automaatse pöördemomendi reguleerimise koormuse variatsioonide jaoks.

Keskkonnakaitse:

Kerge/keskmine{0}}koormus: tolmu- ja niiskuskindluse (IP65) epoksüvaikkate (paksus 80 μm või suurem).

Tugev-vastupidavus: kuumtsingimine-+ epoksükate (IP67) korrosioonikindluse tagamiseks soolases vees (pordid) või keemilises (kaevandus) keskkonnas.

Seisundi jälgimise andurid (valikuline): lähedusandurid (padja kulumine), termopaarid (ketta temperatuur) ja rõhuandurid (hüdrauliline süsteem) saadavad{0}}reaalajas andmeid masina juhtimissüsteemi, võimaldades kaugseiret ja ennustavat hooldust.

3. Tööpõhimõte

YP-seeria töötab kolmes peamises olekus, mis on joondatud standardsete tööstusmasinate töötsüklite lõikes:

3.1 1. Piduri vabastamine (tavaline töö)

Kui mehhanism (nt sadamakraana tõstuk) on aktiveeritud, annab juhtimissüsteem toite piduri elektrimootorile.

Mootor käitab hüdropumpa, mis tekitab silindris survet. See rõhk surub kolvi, surudes kokku ohutud-vedrud ja tõmbab pidurisadula hõõrdklotsid pöörlevalt kettalt eemale.

Patjade ja ketta vahele tekib väike vahe (0,2–0,4 mm), mis võimaldab kettal (ja ühendatud võllil) masina normaalseks tööks (nt konteinerite tõstmine, maagi transportimine) vabalt pöörata.

3.2 2. Piduri rakendumine (kontrollitud peatumine/hoidmine)

Kontrollitud peatumine: Masina aeglustamiseks või peatamiseks vähendab juhtimissüsteem mootori võimsust, alandades hüdraulilist rõhku. Tõrkekindlad-vedrud hakkavad laienema, surudes hõõrdpadjad vastu ketast.

Pöördemomendi genereerimine: Hõõrdumine klotside ja ketta vahel tekitab pidurdusmomendi (100–10 000 N·m), aeglustades ketast kontrollitud kiirusega (0,3–1,5 sekundit, olenevalt mudelist), et vältida koormuse lööki või ketta kahjustusi.

Staatiline hoidmine: Koorma turvalisuse tagamiseks (nt konteineri riputamine õhu keskel) on mootori toide kuni ~20% nimivõimsusest. Vähendatud hüdrauliline rõhk võimaldab vedrudel osaliselt patjadega haakuda, rakendades täpselt nii palju pöördemomenti, et hoida koormust ilma ketta ülekuumenemiseta.

3.3 3. Hädapidurdus (voolukatkestus/rike)

Järsu võimsuse kaotuse (nt võrgukatkestus), hüdraulika lekke või kiiruse ületamise korral (andur tuvastab) seiskub mootor koheselt ja hüdraulika rõhk langeb nullini.

Tõrke-ohutud vedrud laienevad täielikult millisekundite (0,2–0,6 sekundi) jooksul, surudes hõõrdklotsid vastu ketast maksimaalse jõuga. Pidurdusmoment saavutab maksimumi mudeli nimivõimsusel, lukustab võlli ja peatab masinad õnnetuste vältimiseks.

4. YP-seeria põhifunktsioonid

YP-seeria paistab silma oma mitmekülgsuse ja tööstusliku vastupidavuse poolest, millel on peamised eelised töötsüklite lõikes:

4.1 1. Lai pöördemomendi ulatus ja töötsükli kohandatavus

Alates 100 N·m (kerge-noolega kraanad) kuni 10 000 N·m (rasked-kaevandustõstukid) katab see seeria peaaegu kõik tööstuslikud ketaspidurivajadused. Alammudelid on optimeeritud konkreetsete tsüklite jaoks: sagedane käivitamine-seiskamine (konveierid), pidev pidurdamine (terasetehased) või vahelduv raske koormus (kraanad).

4.2 2. Suurepärane soojuse hajumine

Ketta{0}}põhine disain ja suur padja kontaktpind võimaldavad kiiret soojuse hajumist-, mis on kriitiline-kõrgsageduslikul või tugeval-pidurdamisel (nt kaevanduskonveierid tõusevad tõusudel). See hoiab ära pidurite tuhmumise (hõõrdumise kadu ülekuumenemise tõttu) ja pikendab klotside kasutusiga kuni 8000 tunnini (kerge/keskmine) või rohkem kui 12 000 tundi (raske{11}}töö).

4.3 3. Kõrge ohutus ja töökindlus

Vedru{0}}ohutu käivitamine tagab pidurdusvõime kõigi kriitiliste rikete korral, järgides ülemaailmseid ohutusstandardeid (ISO 10472, GB/T 22345, CE, ATEX plahvatusohtlike keskkondade jaoks).

Raskeveo{0}}mudelid lisavad topelt-vedrude koondamise ja SIL 2 sertifikaadi, mis vastavad kõrge-riskiga operatsioonide (nt süvakaevandamise) ohutusnõuetele.

4.4 4. Madalad hooldusnõuded

Vahetatavad hõõrdklotsid saab välja vahetada vähem kui 30 minutiga (kerge/keskmine) või vähem kui 60 minutiga (raske{2}}koormus) ilma kogu pidurit lahti võtmata.

Automaatsed vaheregulaatorid välistavad käsitsi ümber{0}}kalibrimise, vähendades hooldussagedust 60% võrreldes mitte-reguleeritavate piduritega.

Tihendatud hüdraulikakomponendid hoiavad ära õli saastumise, pikendades täiturseadme kasutusiga üle 5 aasta (kerge/keskmine) või rohkem kui 8 aastat (raske{2}}töö).

4.5 5. Ülemaailmne ühilduvus ja kohandamine

Standardsed paigaldusliidesed (ISO 6431 äärikud, kronsteini kinnitused) joonduvad ülemaailmsete masinate disainidega (nt Konecranes, Demag, Zoomlion), võimaldades hõlpsat tagantjärele paigaldamist.

Kohandusvalikud hõlmavad järgmist: madala-temperatuuri tihendid (-40 kraadi), kõrge-temperatuuri padjad (450 kraadi), plahvatuskindlad-karbid (ATEX) ja PLC-ga ühilduvad andurid nutikaks tehase integreerimiseks.

5. Tüüpilised rakendused

YP-seeria kohandub erinevate tööstussektoritega, kasutades tavalisi kasutusjuhtumeid töötsüklite lõikes:

Töötsükkel	Rakendused
Kerge{0}}kohustus	Väikesed noolkraanad (töökojad), minivintsid (autoremont), kerged konveierid (pakkimisliinid), tekstiilimasinate ajamid.
Keskmine{0}}kohustus	Rippkraanad (tehased), pukk-kraanad (laod), laevatehase vintsid (väikelast), tsemenditehase konveierid.
Raske{0}}koormus	Sadama konteinerkraanad, süvakaevandustõstukid (maagitõstmine), terasetehase valtspingid, avamere puurimisvintsid, tuuleturbiini peapidurid.
