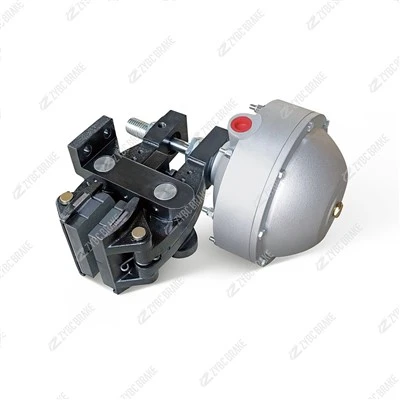

Kvaliteetsed enimmüüdud QP-seeria pneumaatilised ketaspidurid

TheQP seeriaon lai valik tööstuslikke -pneumaatiliseid ketaspidureid, mis on konstrueeritud usaldusväärseks pidurdusjuhtimiseks kergete, keskmiste ja raskete{1}}pöörlevate masinate-, sealhulgas kraanade (pealne, pukk, torn), vintside, konveierite, kaevandustõstukite ja terasetehase seadmete jaoks. Määratletud selle järgipneumaatiline ajam(suruõhk juhib pidurdusjõudu) jadisk-stiilis hõõrdestruktuuri, see seeria tagab dünaamilise aeglustuse, staatilise koormuse hoidmise ja tõrkekindla-hädapeatamise. See sobib eriti hästi keskkondadesse, kus suruõhk on kergesti kättesaadav (nt tehased, sadamad, kaevanduskohad) ja pakub selliseid eeliseid nagu kiire reageerimine, vähene hooldusvajadus ja tõhus soojuse hajumine. Kattes ketta läbimõõtu 200–1200 mm ja pöördemomenti 100–8000 N·m, vastab QP-seeria tööstuste nõudmistele, mis seavad esikohale ohutuse, vastupidavuse ja ühilduvuse suure{11}}inertsiga masinatega. Allpool on üksikasjalik jaotus selle seeria omaduste, põhistruktuuri, tööpõhimõtte, põhiomaduste, tüüpiliste rakenduste ja tehniliste kirjelduste kohta.

1. Sarja ülevaade ja põhifunktsioon

QP-seeria järgib "QP" nimetamise tava (Q=pneumaatiline ajam, P=ketas-stiilis pidurdus) ja on loodud erinevate tööstuslike pidurdusvajaduste rahuldamiseks. Selle põhifunktsioonid on kooskõlas pöörlevate seadmete ohutus- ja töönõuetega:

Dünaamiline pidurdamine: suure{0}}inertsiga masinate (nt sadamakraanad, kaevanduskonveierid) aeglustamine või peatamine kontrollitud pöördemomendiga, et vältida koorma kõikumist, mehaanilist lööki või pidurite tuhmumist.

Staatilise koormuse hoidmine: koormate (kuni 200+ tonni) kinnitamine paigale seisaku, hoolduse või ebasoodsates tingimustes (nt väliskraanade puhul tugev tuul).

Hädapidurdus: automaatne õhurõhukadu või süsteemirikked, et vältida seadmete väljajooksmist -oluline kõrge-riskiga operatsioonide jaoks, nagu süvakaevanduste tõstukid või konteinerkraanad.

Seeria sisaldab alam{0}}mudeleid, mis on kohandatud töötsüklitele: kerged-(1–20 tonni), keskmised-(20–80 tonni) ja rasked-(80–200+ tonni), tagades ühilduvuse paljude masinatega.

2. Põhistruktuur ja põhikomponendid

QP-seeria mudelil on modulaarne teenindus{0}}sõbralik disain, mis on optimeeritud pneumaatiliseks käivitamiseks ja ketaspiduriteks ning millel on neli integreeritud alamsüsteemi:

2.1 1. Pneumaatiline ajam (toitetuum)

Seade muudab suruõhu täpseks mehaaniliseks jõuks piduri sisselülitamiseks/vabastamiseks, mis sisaldab:

Õhusilinder: tihendatud, ülitugevast terasest või alumiiniumist silinder (töörõhule 0,4–1,0 MPa) ja täpselt -töödeldud kolviga. See kasutab nitriilkummi (NBR) või fluoropolümeeri (FKM) tihendeid, et vältida õhulekkeid isegi äärmuslikel temperatuuridel (-40 kuni 120 kraadi). Kergete{9}}mudelite puhul kasutatakse kaalu vähendamiseks alumiiniumsilindreid; raskeveokite{10}}mudelites kasutatakse kõrgsurvekindluse tagamiseks{11}}paksu seinaga terast.

Õhujuhtimisventiil: Integreeritud 3/2 või 5/2 solenoidventiil (või põhimudelite puhul manuaalne ventiil), mis reguleerib õhu sisse- ja väljavoolu. See võimaldab kiiret rõhu suurenemist (vähem kui 0,2 sekundit) piduri kiireks vabastamiseks ja moduleeritud rõhu vähendamiseks sujuvaks haardumiseks. Raskeveokite-mudelid kasutavad suure-vooluhulga ventiilid suurema õhuhulga käsitlemiseks.

FRL-ühik (valikuline): Filter-Regulaator-Määrdeseade, mis puhastab suruõhku (eemaldab niiskuse/tolmu), reguleerib rõhku vastavalt pidurdusvajadustele ja määrib silindri sisemisi komponente, -pikendab kasutusiga 30%+.

2.2 2. Ketaspiduri koost (hõõrdetuum)

Koost on liideses masina pöörleva kettaga, et tekitada pidurdusjõudu, sealhulgas:

Pidurisadul: ülitugevast malmist (HT300) või kõrgtugevast malmist (HT300) valmistatud ühe-nihiku (kerge-), kahe-niibliga (keskmise-või nelja-niibliga (raske-) (QT500) löögikindluse tagamiseks. Sadulas on hõõrdepadjad ja kolviga käitatav{10}mehhanism ketta kinnitamiseks.

Hõõrdepadjad: rakendus{0}}spetsiifilised materjalid, mis on kohandatud töötsüklitele:

Kerge -koormus: vaigu-põhised komposiidid (μ suurem või võrdne 0,40, kuumakindlus kuni 300 kraadi) madala müra ja kulumise tagamiseks.

Keskmine-koormus: pool-metallist komposiidid (μ 0,43 või rohkem, kuumakindlus kuni 350 kraadi) tasakaalustatud pöördemomendi ja vastupidavuse tagamiseks.

Tugev-vastupidavus: keraamilised-pool-metallist komposiidid (μ suurem kui 0,45 või võrdne sellega, kuumakindlus kuni 450 kraadi) suure-pöördemomendi ja kõrge{6}}sagedusega pidurdamiseks. Klappidel on sisse{8}}või polt-disainiga hõlpsaks vahetamiseks koos mehaaniliste kulumislappide või elektrooniliste anduritega (valikuline), mis annavad märku hooldusest.

Plaadi ühilduvus: mõeldud standardsetele tööstuslikele ketastele (paksus: 10–50 mm, materjal: 45# teras, roostevaba teras või kuumtöödeldud legeerteras). Reguleeritavad nihiku kinnitused võimaldavad ±5 mm ketta joondamise variatsioone, lihtsustades paigaldamist.

2.3 3. Rike-Ohutu vedrumehhanism (turvatuum)

See mehhanism on kõigi QP-seeria mudelite kohustuslik funktsioon, mis tagab pidurdusvõime õhurõhu kadumise korral:

Kõrgepingelised-mangaan-terasest vedrud: Mitu survevedru (kalibreeritud jõule 3–40 kN, pöördemomendi alusel), mis on paigaldatud pidurisadulasse. Suruõhu tarnimisel (piduri vabastamine) suruvad vedrud kokku; kui õhurõhk langeb (nt kompressori rike), paisuvad vedrud koheselt, -lükates võlli lukustamiseks pidurisadula kolvid ja hõõrdklotsid vastu ketast.

Kahekordne-vedruline koondamine (raskeveo{1}}mudelid): lisab sekundaarse vedrukomplekti, et tagada hädapidurdus isegi ühe vedru rikke korral, mis vastab SIL 2 ohutusstandarditele kõrge -riskiga rakenduste jaoks (nt süvakaevandamine).

2.4 4. Reguleerimis- ja kaitsekomponendid (vastupidavustuum)

Automaatne vaheregulaator: mehaaniline süsteem, mis kompenseerib reaalajas hõõrdklotside kulumist, säilitades ühtlase pidurivahe (0,2–0,4 mm) ja välistades käsitsi ümber{2}}kalibreerimise. Keskmise/raskeveokite{4}}mudelite standard; valikuline kergete{5}}veokite jaoks.

Keskkonnakaitse:

Kerge/keskmine{0}}koormus: tolmu- ja niiskuskindluse (IP65) epoksüvaikkate (paksus 80 μm või suurem).

Tugev-vastupidavus: kuumtsinkimine-kastmine + epoksükate (IP67) korrosioonikindluse tagamiseks soolases vees (pordid) või kaevandustolmu/kemikaalide korral.

Vibratsiooni- ja löögikindlus: -lõdvenemisvastased kinnitusdetailid (lukumutrid, vedruseibid) ja tugevdatud pidurisadulad peavad vastu masina vibratsioonile (nt konveierilindid, kraana liikumine) ja juhuslikele löökidele, vältides komponentide nihkumist.

3. Tööpõhimõte

QP-seeria töötab pneumaatilisel{0}}tõrkeohutustsüklil, kohandudes tööstusmasinate töökorras töötsüklite lõikes:

3.1 1. Piduri vabastamine (tavaline töö)

Kui masin (nt sadamakonteinerkraana) on aktiveeritud, saadab juhtimissüsteem signaali pneumaatilisele ventiilile.

Suruõhk (0,4–1,0 MPa) suunatakse õhusilindrisse, surudes kolvi ja käivitades kangi või otseajami{2}}mehhanismi. See jõud ületab tõrgeteta{4}}vedrude pinge.

Mehhanism tõmbab pidurisadula hõõrdepadjad pöörlevast kettast eemale, luues väikese vahe (0,2–0,4 mm). Ketas (ühendatud masina võlliga) pöörleb vabalt, võimaldades tõstmist, transportimist või vintsimist.

3.2 2. Piduri rakendumine (kontrollitud peatumine/hoidmine)

Kontrollitud peatumine: Masina aeglustamiseks või peatamiseks tõmbab pneumaatiline klapp silindrist õhu välja. Õhurõhk langeb ja rikkekindlad-vedrud hakkavad-paisuma, surudes pidurisadula kolvid ja padjad vastu pöörlevat ketast.

Pöördemomendi genereerimine: Hõõrdumine klotside ja ketta vahel tekitab pidurdusmomendi (100–8000 N·m), aeglustades ketast kontrollitud kiirusega (0,3–1,2 sekundit, olenevalt mudelist), et vältida koormuse lööki või ketta kahjustusi.

Staatiline hoidmine: Koorma turvalisuse tagamiseks (nt mahuti riputamine õhu keskel) säilitab silinder madala õhurõhu (~0,1–0,2 MPa). Vähendatud rõhk võimaldab vedrudel padjanditega osaliselt haakuda, rakendades täpselt nii palju pöördemomenti, et hoida koormust ilma ketta ülekuumenemiseta.

3.3 3. Hädapidurdus (õhurõhu kadu)

Õhurõhu kadumise korral (nt kompressori rike, õhuvooliku leke või süsteemi rike) kaotab silinder vedrudele vastutöötava jõu.

Vedrud laienevad täielikult millisekundite jooksul (0,2–0,6 sekundit), surudes padjad vastu ketast maksimaalse jõuga. Pidurdusmoment saavutab maksimumi mudeli nimivõimsusel, lukustades võlli ja peatades masina koheselt-, vältides koormuse langemist, kokkupõrkeid või seadmete jooksmist.

4. QP-seeria põhiomadused

QP-seeria paistab silma oma pneumaatiliste{0}}eeliste ja tööstusliku kohandatavuse poolest:

4.1 1. Kiire reageerimine ja kõrge efektiivsus

Pneumaatiline käivitamine võimaldab piduri kiiret vabastamist (vähem kui 0,2 sekundit) ja hädaolukorra sisselülitamist (vähem kui 0,6 sekundit)-kriitilise tähtsusega masinate puhul, millel on lühike tsükliaeg (nt pakkekonveierid) või suur{5}}inertskoormus (nt sadamakraanad). Suruõhu kokkusurumatus tagab ühtlase jõuväljundi, vältides pöördemomendi kõikumisi.

4.2 2. Madal hooldus ja kulu-Tõhus

Hüdraulikavedelik puudub (välistab lekkeohu, vedeliku asendamise ja hüdrauliliste pidurite puhul levinud saasteprobleemid).

Hõõrdklotsid on kergesti vahetatavad (vähem kui 30 minutit või võrdne väikese/keskmise koormusega mudelite puhul, vähem kui 60 minutiga raskete{3}}mudelite puhul) ilma kogu pidurit lahti võtmata.

Õhusilindrid vajavad minimaalset hooldust (ainult iga-aastane määrimine) ja FRL-seade (valikuline) pikendab komponendi tööiga,{0}}vähendab hoolduskulusid 40% võrreldes hüdrauliliste alternatiividega.

4.3 3. Suurepärane soojuse hajumine

Ketta{0}}põhine disain ja suur padja kontaktpind võimaldavad kiiret soojuse hajumist-, mis on kriitiline-kõrgsageduslikul või tugeval-pidurdamisel (nt kaevanduskonveierid tõusevad tõusudel). See hoiab ära pidurite tuhmumise (hõõrdumise kadu ülekuumenemise tõttu) ja pikendab klotside kasutusiga kuni 8000 tunnini (kerge/keskmine) või rohkem kui 12 000 tundi (raske{11}}töö).

4.4 4. Vastupidavus keskkonnale

Töötab usaldusväärselt äärmuslikel temperatuuridel (-40 kraadi kuni 120 kraadi) ja karmides tingimustes (tolm, niiskus, soolane vesi, nõrgad kemikaalid), mistõttu sobib see nii siseruumides (tehased) kui ka välistingimustes (sadamad, kaevandused).

Ei leki vedelikku, mis vastab keskkonnanõuetele (nt ISO 14001) puhta tootmise ja kaevandamise jaoks.

4.5 5. Ohutus ja mitmekülgsus

Vedru{0}}ohutu käivitamine tagab pidurdusvõime kõigi kriitiliste rikete korral, järgides ülemaailmseid standardeid (ISO 10472, GB/T 22345, CE, ATEX plahvatusohtlike keskkondade jaoks).

Hõlmab laia pöördemomendi vahemikku (100–8000 N·m) ja ketta läbimõõtu (200–1200 mm), kohandub -kergete{6}}tööriistade (minivintsid) ja raskete{7}}seadmetega (kaevandustõstukid). Kohandamise valikute hulka kuuluvad madalatemperatuurilised tihendid, plahvatuskindlad korpused ja PLC{11}}ühilduvad andurid.

5. Tüüpilised rakendused

QP-seeriat kasutatakse laialdaselt tööstusharudes, kus suruõhk on ligipääsetav, põhirakendustega töötsükli järgi:

Töötsükkel	Rakendused
Kerge{0}}kohustus	Väikesed noolkraanad (töökojad), minivintsid (autoremont), pakendikonveierid, tekstiilimasinate ajamid, väikesed mikserid.
Keskmine{0}}kohustus	Rippkraanad (tehased), pukk-kraanad (laod), laevatehase vintsid (väikelastid), tsemenditehase konveierid, toiduainete töötlemise masinad.
Raske{0}}koormus	Sadamakonteinerkraanad, süvakaevandamise tõstukid (maagitõstmine), terasetehaste valtsimistehased, avamere puurimisvintsid, tuuleturbiini pöördepidurid, raskeveokite{0}}konveierid (kivisüsi, maak).
