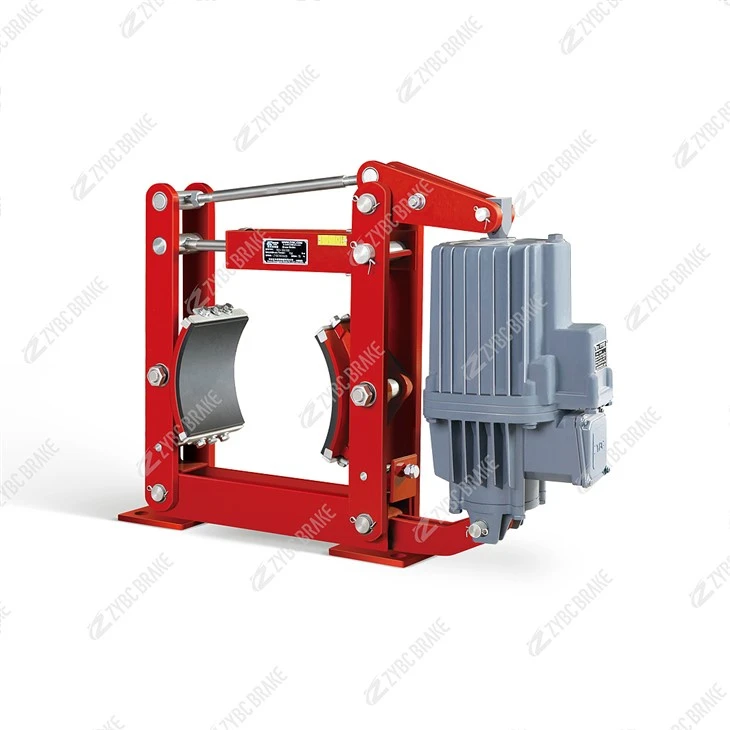

Elektrohüdrauliline trummelpidur Ywz4-200/E30 koos tõukejõuga

TheYWZ4-200/E30on standardiseeritud tööstusliku -klassi elektrohüdrauliline trummelpidur, mis on integreeritud spetsiaalse tõukejõuga. See on loodud pöörlevate masinate (nt vintsid, kraanad, konveierid) täpseks ja usaldusväärseks pidurdamise juhtimiseks rasketes{4}}tööstuskeskkondades. Allpool on üksikasjalik jaotus selle mudeli olulisuse, põhikomponentide, tööpõhimõtte, põhifunktsioonide, rakenduste ja jõudlusspetsifikatsioonide kohta.

1. Mudeli tõlgendus: YWZ4-200/E30

Mudelikood järgib elektrohüdrauliliste trummelpidurite tööstusstandardeid, kusjuures iga segment näitab konkreetseid tehnilisi parameetreid,{0}}mis on seadmete sobitamise ja valiku jaoks kriitilise tähtsusega:

YWZ: universaalne kood "elektrohüdraulilise trummelpiduri" jaoks (Y=hüdrauliline, W=trummel, Z=elektro-ajam) tööstuslikes pidurisüsteemides.

4: Disaini seerianumber, mis esindab selle piduriperekonna 4. -põlvkonna iteratsiooni (optimeeritud parema vastupidavuse ja ühilduvuse tagamiseks võrreldes varasemate seeriatega, nagu YWZ1/2/3).

200: nimiläbimõõtpiduritrummel(millimeetrites), mis tähendab, et pidur on loodud sobima 200 mm välisläbimõõduga trumlitega-, mis määrab otseselt piduri pöördemomendi ja rakendusala.

E30: tähistussobitatud elektrohüdrauliline tõukur(E=tõukejõud, 30=mudeli-spetsiifiline tõukejõu suurus/võimsus). E30 tõukur tagab piduri käivitamiseks vajaliku hüdraulilise jõu ning ühtse jõudluse tagamiseks standardiseeritud võimsuse ja käigu parameetrid.

2. Põhikomponendid ja struktuur

Pidur koosneb neljast integreeritud alamsüsteemist, millest igaüks on selle funktsionaalsuse seisukohalt kriitilise tähtsusega:

Elektrohüdrauliline tõukejõud (E30): Piduri "jõusüdamik". See muundab elektrienergia hüdrauliliseks rõhuks, et käivitada pidurid. E30 tõukuril on kompaktne disain, tihendatud hüdrokamber (õlilekke vältimiseks) ja alalis-/vahelduv mootor (tavaliselt 380 V vahelduvvoolu tööstuslikuks kasutamiseks), et tagada usaldusväärne toiteallikas.

Piduritrumli sobitamise liides: täppis-töödeldud paigaldusstruktuur, mis on ette nähtud joondamiseks 200 mm-läbimõõduga piduritrumlitega. Trummel (ei ole piduriga kaasas) on kinnitatud käitatava seadme (nt vintsitrumli) pöörleva võlli külge ja piduri hõõrdeelemendid toimivad otse selle sise-/välispinnale.

Hõõrdepaar (piduriklotsid ja hõõrdkatted): kaks 弧形 (kaarekujulist) piduriklotsi (valmistatud ülitugevast-terasest), mis on vooderdatud kulumiskindla-hõõrdematerjaliga (nt vaigul-põhine komposiit- või pool{5}}metallist materjal). Hõõrdkatetel on kõrge hõõrdetegur (μ 0,4 või suurem standardtingimustes) ja vastupidavus kõrgetele temperatuuridele (kuni 300 kraadi), et vältida piduri sagedase kasutamise ajal tuhmumist.

Vedru{0}}Aktiveeritud tagasitõmbemehhanism: kõrge -pingega tagasitõmbevedrude komplekt, mis tagavad ohutu pidurdamise. Kui toide on välja lülitatud, tõmbavad vedrud piduriklotsid trumliga kontakti, takistades võlli pöörlemist, -mis on hädaolukorras koormuse{4}}ohutusohutuse seisukohalt kriitiline.

Reguleerimiskomponendid: Kaasa arvatud pidurivahe regulaatorid (hõõrdkatete kulumise kompenseerimiseks) ja pöördemomendi regulaatorid (pidurdusjõu{0}}peenhäälestamiseks), tagades pikaajalise{1}}järjepidevuse.

3. Tööpõhimõte

YWZ4-200/E30 töötab sujuva elektrohüdraulilise käitamistsükli kaudu, millel on kolm peamist olekut:

Piduri vabastamine (tavaline töö):

Kui käitatav seade (nt vints) peab töötama, saab E30 tõukur elektrilise signaali ja aktiveerib oma sisemise mootori.

Mootor käitab hüdropumpa, suurendades rõhku hüdrokambris. See rõhk surub kolvi, mis omakorda surub tagasitõukevedrude jõu ületamiseks tõukurvarda.

Tõukurvarras eraldab kaks piduriklotsi, luues hõõrdkatete ja piduritrumli vahele tühimiku (tavaliselt 0,3–0,5 mm). Trummel (ja ühendatud võll) saab nüüd vabalt pöörata.

Piduri rakendumine (aeglustus/peatumine):

Kui seadmed peavad aeglustuma või seiskama, vähendatakse või katkestatakse tõukuri toiteallikas. Hüdrauliline rõhk langeb ja tagasitõmbevedrud pingestuvad uuesti.

Vedrud tõmbavad piduriklotsid sissepoole, surudes hõõrdkatted tihedalt vastu pöörlevat piduritrumlit.

Hõõrdkatete ja trumli vaheline hõõrdumine tekitab pidurdusmomendi (selle mudeli puhul tavaliselt 150–300 N·m), mis aeglustab trumlit ja peatab võlli kontrollitud aja jooksul (nimikoormusel 0,8 sekundit või vähem).

Hädapidurdus (voolukatkestus):

Toite äkilise katkemise korral (nt süsteemi katkestus) kaotab tõukur koheselt hüdraulilise rõhu. Tagastusvedrud haakuvad täielikult piduriklotsid millisekundite jooksul, lukustades trumli ja hoides koormat paigal, -vältides ära libisemise või õnnetused.

4. Põhifunktsioonid ja jõudluse eelised

Standardiseeritud ja vahetatav: YWZ4 seeria osana vastab mudel 200/E30 ülemaailmsetele tööstusstandarditele (nt GB/T 6333-2019, ISO 10472). Selle paigaldusmõõtmed ja tõukuri liides on ühtsed, võimaldades olemasolevate seadmete hõlpsat moderniseerimist või asendamist.

Kompaktne ja ruumi-sääst: Madala -profiiliga konstruktsiooniga sobib see kitsastesse paigalduskohtadesse (tavaliselt kraanakärudes või vintsiruumides) ilma pidurdustõhusust kahjustamata.

Kõrge kulumiskindlus: Hõõrdkatted kasutavad kuumtöödeldud{0}}komposiitmaterjale, mille kasutusiga on üle 5000 töötunni (tavalistes töötingimustes) -, mis vähendab hooldussagedust.

Stabiilne pöördemomendi väljund: E30 tõukejõu hüdrosüsteem tagab ühtlase rõhu, tagades pidurdusmomendi stabiilse püsimise ka pinge kõikumiste korral (±10% nimipingest).

Korrosiooni- ja tolmukindlus: tõukuri ja piduri korpusel on roostevastane kate (nt epoksüvärv) ja kriitilised komponendid on tihendatud, et need taluksid tolmust, niisket või välistingimustes kasutatavat tööstuskeskkonda (töötemperatuuri vahemik -20 kuni 60 kraadi).

5. Tüüpilised rakendused

YWZ4-200/E30 on kohandatud keskmise koormusega pöörlevatele seadmetele (kus on nõutav 200 mm trumli läbimõõt ja sobiv pöördemoment), sealhulgas:

Kerged{0}}kuni-keskmised vintsid: Kasutatakse ehitustõstukites, väikestes sadamavintsides või tehase materjalitõstukites (kandevõime: 5-20 tonni).

Kerged kraanad: kasutatakse sildkraanade (5–10 tonni), noolkraanade või pukk-kraanade puhul töökodades, ladudes või koosteliinides.

Konveierid: Lintkonveierite pidurdamine (nt kaevandustes, tsemenditehastes), et vältida vastupidist pöörlemist materjalide transportimisel kallakutel.

Muud pöörlevad masinad: väikesed-segistid, ekstruuderid või tekstiilimasinad, mis nõuavad täpset peatamist.

6. Tehnilised andmed (tavalised hinnangud)

Parameeter	Spetsifikatsioon (YWZ4-200/E30)
Piduritrumli läbimõõt	200 mm
Nimipidurdusmoment	180-250 N·m (reguleeritav)
Tõukuri mudel	E30
Tõukuri toiteallikas	380 V vahelduvvoolu (50 Hz) / 220 V vahelduvvoolu (valikuline)
Tõukuri nimivõimsus	~0,37 kW
Pidurivahe (esialgne)	0,3-0,5 mm
Töötemperatuur	-20 kraadi kuni 60 kraadi
Kaitseklass (tõukur)	IP54 (tolmu-kindel, pritsme{2}}kindel)
Kaal	~25-30 kg
