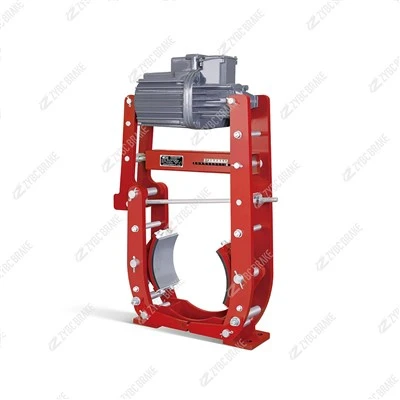

YW-L500/E201 seeria elektro-hüdrauliline trummelpidur

TheYW-L500/E201on konkreetne mudelYW-L-seeriakohtaElektrilised hüdraulilised trummelpidurid. See pidur on mõeldud rasketeks-tööstuslikeks rakendusteks, ühendades tugeva raami suuruse võimsa ajamimehhanismiga.

Siin on YW{0}}L500/E201 üksikasjalik jaotus, mis põhineb saadaolevatel tehnilistel spetsifikatsioonidel ja tööstusstandarditel.

1. Toote ülevaade

YW-L-seeria on tuntud oma kompaktse disaini ja suure jõudluse poolest, mida kasutatakse sageli alternatiivina YWZ4-, YWZ8- või YWZ9-seeria piduritele, kui paigaldusruum on piiratud.2

Mudeli dekodeerimine:

YW-L:Seeria tähis (elektriline hüdrauliline trummelpidur).

500:Raami suurus, mis näitab ligikaudset suurustpiduriratta läbimõõtsee sobib (500 mm).

E201:Ajami mehhanismi kood, mis määrab an kasutamiseEd201seeria elektriline hüdrotõukur.

2. Peamised tehnilised andmed



Parameeter	Spetsifikatsioon	Märkmed
Piduriratta läbimõõt	500 mm	Standardne trumli suurus "500" raami jaoks.
Ajamiüksus	Ed201	Elektro-hüdrauliline tõukur (tavaliselt Ed201/6).
Nimetatud tõukejõud	2000 N	Ed201 tõukuri genereeritud jõud.
Insult	60 mm	Standardne käik variandi "/6" jaoks.
Toiteallikas	380V, 50 Hz	Standardne 3-faasiline vahelduvvool (saadaval ka muud).
Standardne	JB/T6406-2006	Vastab Hiina masinatööstuse standarditele.

3. Põhifunktsioonid

Kompaktne disain:YW-L-seeria on loodud olukordadeks, kus vorme YWZ4, YWZ8 või YWZ9 ei saa ruumipiirangu tõttu installida.

Ed201 tõukejõu ajam:KasutabEd201tõukur, mis tagab tugeva ja usaldusväärse lineaarse jõu pidurivedrude vabastamiseks. Sellel tõukejõul on asünkroonne mootor, mis välistab vajaduse käivituskondensaatorite ja käigukasti hooldamise järele.

Automaatne võrdne kliirens (blokeering):Omadused alinkage-tüüp võrdset taganemisseadet. See tagab, et vahe piduriklotside ja trumli vahel jääb mõlemalt poolt automaatselt võrdseks, vältides ebaühtlast kulumist ja "lohistamist".

Ühendage{0}}piduri hõõrdkate:Hõõrdkatted kasutavad aklipi-(sise)kujunduses. See võimaldab väga kiiret vahetust ilma pidurit võllilt eemaldamata.

Isemäärduvad hinged-:Kõik peamised pöördepunktid on varustatudisemäärevad laagrid-, vähendades hooldusvajadusi ja tagades sujuva töö tolmuses keskkonnas.

Kulumishüvitis:Võimalik varustada apiduri hõõrdkatte kulumise automaatne kompenseerimisseade. See säilitab pideva pidurdusmomendi ja õhuvahe, kuna hõõrdkatted aja jooksul kuluvad.

4. Tüüpilised rakendused

YW{0}}L500/E201 kasutatakse rasketööstuses, kus on vaja suurt töökindlust ja sagedast pidurdamist:

Kraanad ja tõstukid:Sildkraanad, pukk-kraanad (tõste- ja liikumismehhanismide jaoks).

Kaevandamine ja mineraalid:Suurte lintkonveierite, purustite ja tõstukite pidurdamine.

Metallurgia:Valtsimisveskid, kulprotaatorid ja kõrgahjuseadmed.

Sadama masinad:Laevade mahalaadijad ja konteinerite käitlejad.

5. Kasutus- ja hooldusnõuanded

Hüdraulikaõli:Ed201 tõukur nõuabDB-25hüdroõli. Külmas kliimas (alla -20 kraadi) lülitage sisseYH-10lennuki hüdraulikaõli.

Kütteseade:Välistingimustes ja külmades tingimustes kasutamiseks veenduge, et Ed201 tõukur on varustatud sisseehitatud-küttekeha.

Manuaalne vabastamine:Piduri saab varustada käsivabastushoovaga hoolduseks või käsitsi juhtimiseks. Enne käsitsi kasutamist veenduge alati, et süsteem on rõhuvaba.

Piirlülitid:Saab paigaldadaavamise/sulgemise piirlülitidanda tagasisidet juhtsüsteemile, kinnitades piduri olekut (vabastatud või rakendatud).
